Как разобрать ключ ленд ровер дискавери 3

Замена корпуса ключа и батарейки на Land Rover Discovery 3, Range Rover Sport и Range Rover до 2010 модельного года

То, что мы расскажем в этой статье, возможно, будет полезно для владельцев Discovery 3, Range Rover Sport и Range Rover до 2010 модельного года. У них корпус ключа зажигания имеет вид как показано на фото.

Корпус со временем изнашивается, кнопки протираются до дыр, и ключ выглядит не совсем презентабельно.

Изношенный ключ Discovery 3, Range Rover Sport и Range Rover до 2010 мг

Изношенный ключ Discovery 3, Range Rover Sport и Range Rover до 2010 мг

Компания Land Rover в таких случаях предлагает менять ключ на новый. А это значит, нужно обратиться к официальному дилеру, заказать себе ключ, предоставить все документы, подтверждающие, что Вы правообладатель данной машины и где-то через 1-2 месяца из Англии придет ключ с расточенной личинкой. Затем этот ключ необходимо будет прописать, а для этого нужно обратиться в специализированный сервис или в официальный дилер, т.е. провести процедуру прописки данного ключа. Стоимость нового оригинального ключа 12 000 – 15 000 рублей, плюс Вам необходимо будет заплатить деньги за его прописку.

Так же обращаем Ваше внимание на то, что внутри ключа стоит аккумулятор, а не батарейка. Его подзарядка происходит в тот момент, когда автомобиль запущен и ключ вставлен. Когда ключ стоит в личинке гнезда зажигания автомобиля, там есть зарядное устройство, которое за счет индуктивного изменения магнитного поля подзаряжает встроенный аккумулятор в ключе. Бывают ситуации, когда аккумулятор по каким-то причинам выходит из строя и тогда опять же компания Land Rover предлагает замену ключа, т.к. корпус оригинального ключа не разборный.

Аккумулятор ключа Discovery 3, Range Rover Sport и Range Rover до 2010 мг

Аккумулятор ключа Discovery 3, Range Rover Sport и Range Rover до 2010 мг

Мы в сервисе LR-WEST предлагаем альтернативный вариант, т.е. предлагаем заменить корпус ключа и при необходимости заменить аккумулятор, а плату находящуюся внутри корпуса переставить. Автопроизводитель такого решения не предлагает, но предлагают Китайцы. На рынке существует так называемый ремкомплект с корпусом ключа с логотипом Land Rover и с жалом, он красивый, симпатичный и стоит он недорого.

Ремкомплект корпуса ключа Land Rover Discovery 3, Range Rover Sport и Range Rover до 2010 мг

Таким образом, если мы хотим поменять старый корпус на новый, то нам нужно немного варварски с помощью ножа аккуратно открыть корпус старого ключа и переставить внутренности из одного корпуса в другой. Есть два варианта замены: первый, просто переставить микрочип и Ваше жало в новый корпус, второй, если у Вас жало повреждено, поцарапано или по каким-то причинам Вам оно не нравится, то можно поставить новое жало (из нового комплекта), затем придти к ключнику, который растачивает ключи показать старое жало и он сделает точно такое же.

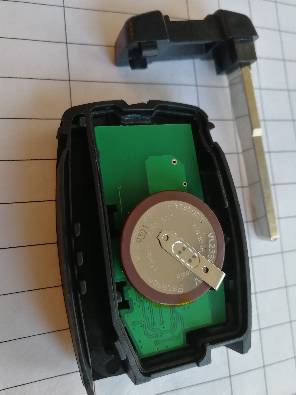

Внутренности ключа Discovery 3, Range Rover Sport и Range Rover до 2010 мг

Внутренности ключа Discovery 3, Range Rover Sport и Range Rover до 2010 мг

Если Вы хотите заодно еще поменять и аккумулятор, то он также есть в наличие отдельно, в частности, в нашем сервисе, но единственное, чтобы его поменять, там нужно подпаивать контакты.

Читать еще:  Как подобрать заглушки на литые диски

Контакты аккумулятора ключа Discovery 3, Range Rover Sport и Range Rover до 2010 мг

Внутренняя плата ключа Discovery 3, Range Rover Sport и Range Rover до 2010 мг

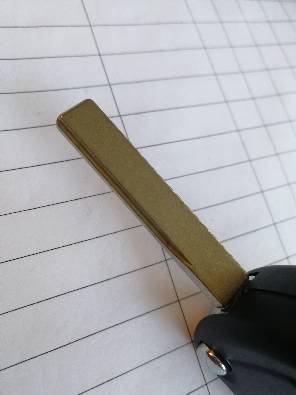

Новый корпус ключа идет разборный, его можно несколько раз и разбирать и собирать, в отличие от оригинального. При сборке ключа, для того, чтобы жало выпрыгивало его нужно взвести, т.е. при начатии на кнопку оно должно свободно выкидываться. Таким образом, мы получаем новый ключ.

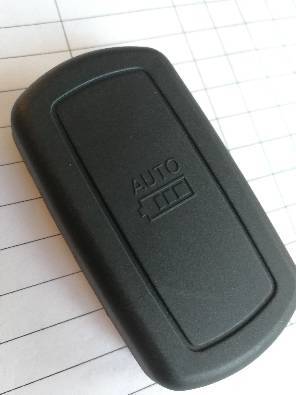

Ключ Discovery 3, Range Rover Sport и Range Rover до 2010 мг в старом корпусе

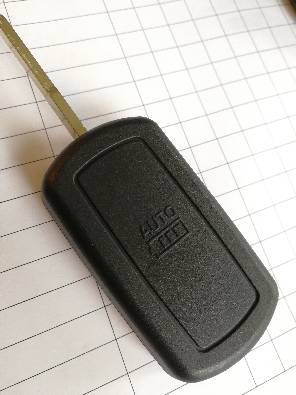

Ключ Discovery 3, Range Rover Sport и Range Rover до 2010 мг в новом корпусе

Корпус ключа и аккумулятор можно без труда найти в интернете и поменять своими силами.

Корпус ключа Land Rover Discovery 3, Range Rover Sport и Range Rover до 2010 мг

Как разобрать ключ ленд ровер дискавери 3

В связи с тем, что машина досталась мне после весьма долгого простоя без использования, обнаружилась такая вещь, что ключ разрядился на столько, что уже даже не может зарядится от автомобиля( как это должно происходить), После целой кучи времени потраченного на курение буржуйских форумов я определил название аккумулятора, и способ открывания (без возможности последующего закрытия!) самого ключа.
После чего, взяли мы бор машину Dremel, кучу шлицевых отверток и принялись раскурочивать этот злополучный, склеенный по кругу брелок, после того как мы его наконец-то разорвали пополам нам открылось это:

На следующий день, я серфил гугл в поисках этого весьма редкого элемента питания (Panasonic VL2330 horizontal), и наткнулся на маленький магазинчик, который находится в южном порту, и попытав счастье, узнал, что да, есть такие элементы, и причем в телефоне сразу поинтересовались для дискавери ли я беру эту таблетку.
И вот она у меня, всего за 450 рублев:

Далее выпаиваем старую таблетку, и впаиваем новую, вуаля! у нас абсолютно свеженький аккумулятор в ключе, после этого клеим корпус обратно, и заказываем на ебее себе новый корпус ключа за 15 баксов, а пока ходим с таким колхозом

То, что мы расскажем в этой статье, возможно, будет полезно для владельцев Discovery 3, Range Rover Sport и Range Rover до 2010 модельного года. У них корпус ключа зажигания имеет вид как показано на фото.

Корпус со временем изнашивается, кнопки протираются до дыр, и ключ выглядит не совсем презентабельно.

Изношенный ключ Discovery 3, Range Rover Sport и Range Rover до 2010 мг

Изношенный ключ Discovery 3, Range Rover Sport и Range Rover до 2010 мг

Компания Land Rover в таких случаях предлагает менять ключ на новый. А это значит, нужно обратиться к официальному дилеру, заказать себе ключ, предоставить все документы, подтверждающие, что Вы правообладатель данной машины и где-то через 1-2 месяца из Англии придет ключ с расточенной личинкой. Затем этот ключ необходимо будет прописать, а для этого нужно обратиться в специализированный сервис или в официальный дилер, т.е. провести процедуру прописки данного ключа. Стоимость нового оригинального ключа 12 000 – 15 000 рублей, плюс Вам необходимо будет заплатить деньги за его прописку.

Так же обращаем Ваше внимание на то, что внутри ключа стоит аккумулятор, а не батарейка. Его подзарядка происходит в тот момент, когда автомобиль запущен и ключ вставлен. Когда ключ стоит в личинке гнезда зажигания автомобиля, там есть зарядное устройство, которое за счет индуктивного изменения магнитного поля подзаряжает встроенный аккумулятор в ключе. Бывают ситуации, когда аккумулятор по каким-то причинам выходит из строя и тогда опять же компания Land Rover предлагает замену ключа, т.к. корпус оригинального ключа не разборный.

Читать еще:  Как хранить резину без дисков зимой

Аккумулятор ключа Discovery 3, Range Rover Sport и Range Rover до 2010 мг

Аккумулятор ключа Discovery 3, Range Rover Sport и Range Rover до 2010 мг

Мы в сервисе LR-WEST предлагаем альтернативный вариант, т.е. предлагаем заменить корпус ключа и при необходимости заменить аккумулятор, а плату находящуюся внутри корпуса переставить. Автопроизводитель такого решения не предлагает, но предлагают Китайцы. На рынке существует так называемый ремкомплект с корпусом ключа с логотипом Land Rover и с жалом, он красивый, симпатичный и стоит он недорого.

Ремкомплект корпуса ключа Land Rover Discovery 3, Range Rover Sport и Range Rover до 2010 мг

Таким образом, если мы хотим поменять старый корпус на новый, то нам нужно немного варварски с помощью ножа аккуратно открыть корпус старого ключа и переставить внутренности из одного корпуса в другой. Есть два варианта замены: первый, просто переставить микрочип и Ваше жало в новый корпус, второй, если у Вас жало повреждено, поцарапано или по каким-то причинам Вам оно не нравится, то можно поставить новое жало (из нового комплекта), затем придти к ключнику, который растачивает ключи показать старое жало и он сделает точно такое же.

Внутренности ключа Discovery 3, Range Rover Sport и Range Rover до 2010 мг

Внутренности ключа Discovery 3, Range Rover Sport и Range Rover до 2010 мг

Если Вы хотите заодно еще поменять и аккумулятор, то он также есть в наличие отдельно, в частности, в нашем сервисе, но единственное, чтобы его поменять, там нужно подпаивать контакты.

Контакты аккумулятора ключа Discovery 3, Range Rover Sport и Range Rover до 2010 мг

Внутренняя плата ключа Discovery 3, Range Rover Sport и Range Rover до 2010 мг

Новый корпус ключа идет разборный, его можно несколько раз и разбирать и собирать, в отличие от оригинального. При сборке ключа, для того, чтобы жало выпрыгивало его нужно взвести, т.е. при начатии на кнопку оно должно свободно выкидываться. Таким образом, мы получаем новый ключ.

Ключ Discovery 3, Range Rover Sport и Range Rover до 2010 мг в старом корпусе

Ключ Discovery 3, Range Rover Sport и Range Rover до 2010 мг в новом корпусе

Корпус ключа и аккумулятор можно без труда найти в интернете и поменять своими силами.

Корпус ключа Land Rover Discovery 3, Range Rover Sport и Range Rover до 2010 мг

Не можешь понять в чем проблема?

Запишись на бесплатную диагностику

Сертифицированный техцентр Land Rover LR Style предлагает услугу по замене корпуса ключа для автомобилей Discovery 3, Range Rover и Range Rover Sport до 2009 модельного года.

Сопутствующие проблемы

Пластик, из которого сделан корпус ключа, имеет свойство со временем изнашиваться. Появляются сколы, трещины и царапины, проблемы с западающими или отваливающимися кнопками. Официальный дилер, вместо замены корпуса ключа, предложит заменить ключ целиком. При этом вы столкнетесь с двумя проблемами:

  • заказанного ключа придётся ждать около двух месяцев, а это — солидная потеря времени;
  • вам придётся перепрограммировать остальные ключи от автомобиля, что повлечёт за собой дополнительные расходы.

Старый корпус

И их решение

К счастью, можно приобрести новый неоригинальный корпус ключа, который подойдет не хуже родного.

Неоригинальный корпус

Вскрываем старый корпус. Делать это надо крайне осторожно, иначе есть риск повредить плату ключа, что чревато неприятными последствиями.

Вот так старый ключ выглядит в разобранном состоянии.

Ключ в разобранном виде

Перемещаем плату и лезвие ключа в новый корпус. Взводим лезвие ключа двумя оборотами против часовой стрелки. Это делается для того, чтобы ключ, по первому нажатию кнопки, выстреливал из своего паза. Наносим тонкий слой клея по стыку двух половин корпуса, и аккуратно склеиваем их. Даём клею схватиться. Любуемся результатом труда.

Читать еще:  Как проверить диск сцепления на ваз

Результат работы

Дополнительные опции

Замена корпуса ключа Ленд Ровер — отличный повод заменить аккумулятор ключа. Подробнее об этой процедуре можно прочитать здесь.

Узнать о наличии деталей, поинтересоваться сроком и стоимостью
выполнения работ, вы можете, связавшись с нашим менеджером по номеру
телефона +7 (499) 704-05-11 или заказав обратный звонок на сайте.

Не можешь понять в чем проблема?

Запишись на бесплатную диагностику

Нажимая на кнопку «Получить диагностику», вы принимаете условия пользовательского соглашения и даете согласие на обработку моих персональных данных.

Как разобрать ключ ленд ровер дискавери 3

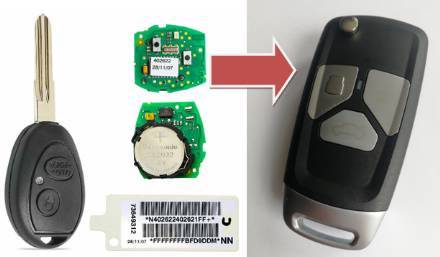

Ключ KD с собственной платой.

Замена на современный дизайн. Ничего переставлять не нужно.
2 кнопки / Частота 315 mgz / Чип ID73
Номер производителя: N5FVALTX3
Для автомобилей:
Land Rover Discovery ( 1999 — 2004 )

2 кнопки / 433 мгц

Есть дизайн ключей на выбор в «Каталоге товаров»

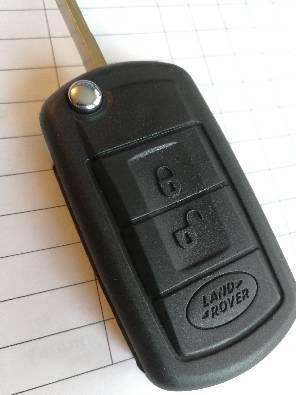

Ключ зажигания Рендж Ровер Спорт / Ленд Ровер Дискавери 3 / Land Rover 3 / Range Rover Sport

3 кнопки / 315 Мгц или 433 мгц / профиль лезвия HU92 / чип иммобилайзера ID46 PCF7936 или ID44 PCF7935
Для изменения частоты, нужно зажать кнопку открытия дверей (Unlock) и быстро нажать 5 раз кнопку открытия багажника (Trunk)
Land Rover Range Rover ( 2002 — 2006 )

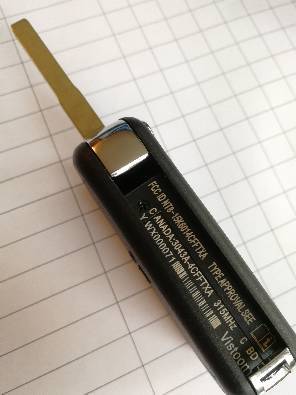

Ключ зажигания Рендж Ровер Спорт / Ленд Ровер Дискавери DISCOVERY 3 / Land Rover — 3 / Range Rover Sport (RK06A TT)

433 мгц ASK / чип ID46 PCF 7941 / лезвие HU101 / с самозаряжающимся аккумулятором
Маркировка: СЕ0700, YWX000061. Номер по каталогу: LR088260.

Для европейских автомобилей:

Range Rover Sport ( 2005 — 2010 )
Land Rover Discovery 3 ( 2004 — 2010 )

Смарт ключ Land Rover EVOQUE (RK08)

FCC ID : KOBJTF10A /
LR078921, LR050787, 5E0U40337-AD LR027451 / CH22-15K601-BB
Номер по каталогу: LR027451 / LR087661

Чип 49 HITAG PRO / 5 кнопок / 434 мгц

Range Rover ( 2012 — 2017 )
Range Rover Evoque ( 2012 — 2017 )
Range Rover Sport ( 2012 — 2017 )
LR2 ( 2012 — 2015 )
LR4 ( 2012 — 2016 )

FCC ID : KOBJTF10A / LR078921, LR050787, 5E0U40337-AD / Part No: BJ32-15K601-AB
Номер по каталогу: LR027451 / LR087661

Чип 49 HITAG PRO / 5 кнопок / 315 мгц

Для машин американского рынка ( 2012 — 2017 )

Снятие и установка консоли пола (Дискавери 3)

Снятие

1. Снимите верхнюю панель отделки консоли пола. Для получения дополнительной информации обратитесь к Верхняя панель консоли пола (76.25.11)

2. Снимите крышку прикуривателя. Освободите четыре зажима.

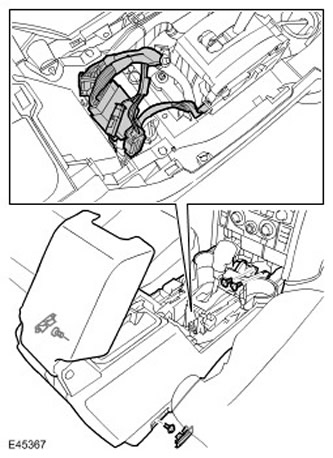

3. Освободите жгут электропроводки напольной консоли и отсоедините 5 электрических разъемов.

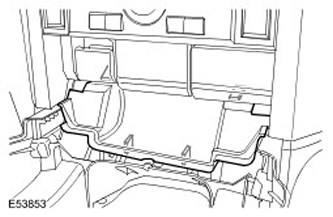

4. Снимите напольную консоль.

  • Сдвиньте передние сиденья вперед до упора.
  • Снимите обе задние крышки болтов Torx.
  • Выверните 4 болта Torx.

5. ПРИМЕЧАНИЕ: Не продолжайте демонтаж, если деталь снимается только для получения доступа.

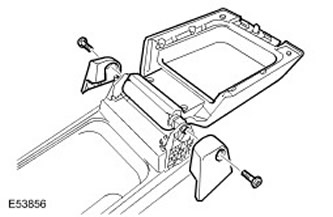

Снимите крышку напольной консоли.

  • Откройте крышку.
  • Выверните два болта Torx.
  • Снимите 2 крышки.

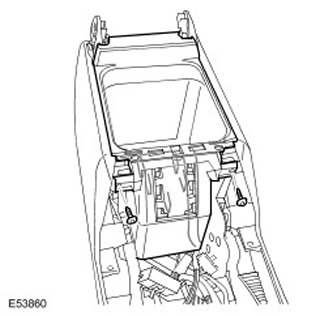

6. Снимите вещевой отсек напольной консоли.

  • Выверните два винта Torx.
  • Освободите пять зажимов.

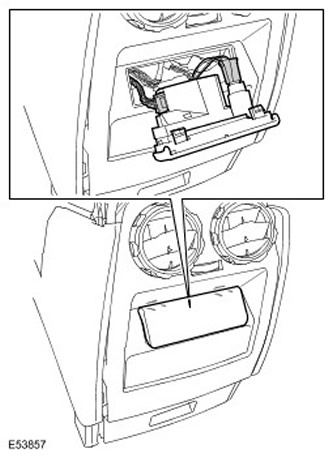

7. Снимите панель дополнительной розетки.

  • Освободите два зажима.
  • Отсоедините два электрических разъема.

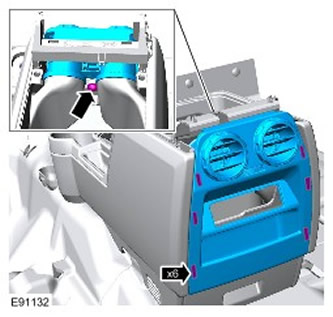

8. Снимите панель отделки дефлектора напольной консоли.

  • Освободите шесть зажимов.
  • Выверните винт.

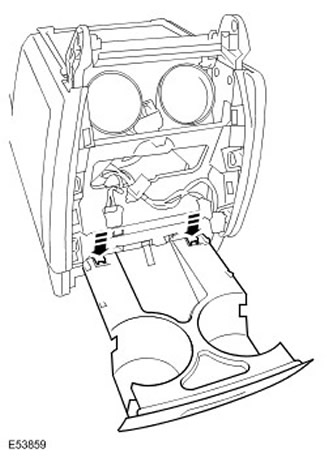

9. Снимите подставку для чашек. Освободите два зажима.

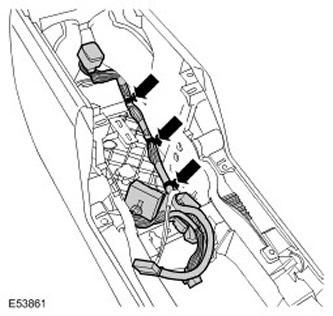

10. Снимите жгут электропроводки. Освободите три зажима.

Установка

1. Установите жгут электропроводки. Закрепите зажимами.

2. Установите подставку для чашек. Закрепите зажимами.

3. Установите панель отделки дефлектора напольной консоли.

  • Закрепите зажимами.
  • Установите винт.

4. Установите панель дополнительной розетки.

  • Подсоедините электрические разъёмы.
  • Закрепите зажимами.

5. Установите вещевой отсек напольной консоли.

  • Закрепите зажимами.
  • Заверните винты Torx.

6. Установите крышку напольной консоли.

  • Установите крышки.
  • Заверните 3 винта Torx (момент затяжки 3 Нм).

7. Установите напольную консоль.

  • Затяните болты (момент затяжки 10 Нм).
  • Установите крышки болтов Torx.
  • Подсоедините и закрепите электрические разъемы.

8. Установите крышку прикуривателя. Закрепите зажимами.

9. Установите верхнюю панель отделки консоли пола. Для получения дополнительной информации обратитесь к Верхняя панель консоли пола (76.25.11)
