Мотор печки шевроле нива на подшипниках

мотор печки шнивы

Тема статьи – мотор печки нива шевроле. Конечно, технически грамотно сказать – мотор отопителя, но что поделать, если наш народ спрашивает у яндекса эту запчасть именно так. Сподвигнул к написанию данной статьи, следующий факт. Один из сервисов по России, с которым я работаю, попросил найти то, что ставится на конвейере в хорошие комплектации машин. Я никогда особо не вникал в этот вопрос, поэтому попросил дать пояснения. Суть вопроса привожу ниже.

Проблема

Вопрос как всегда оказался предельно прост – качество оригинальной поставки. Оказалось, что на конвейер мотор печки нива шевроле поставляется в сборе с Калужского завода. Официальное название ПАО «Калужский завод автомобильного электрооборудования» — КЗАЭ. Данный завод, как известно, почти целиком настроен на работу с заводом Фольксваген, который расположен там же, и продукцию на автоВАЗ поставляет только для конвейера. И даже этих поставок не хватает и приходится ставить моторы печки других производителей. Есть очень большая разница, как в ресурсе запчастей, так и в удобстве монтажа. Конечно главный поставщик российского рынка запчастей, это поднебесный Китай или Лузар (что не сильно принципиально). Моторчики изначально очень сильно гудят, но самое главное крыльчатка напрессована на вал мотора. В то время, как на Калужском изделии она стоит на стопорной шайбе, что существенно облегчает монтаж и демонтаж запчасти. Есть еще одно Тольяттинское изделие, если не ошибаюсь, производитель «Валее-95», схожей конструкции. Но при минимальной разнице в цене лучше поставить конвейерный оригинал, тем более что как я говорил ранее, завод обслуживает Фольксваген.

Мотор печки нива шевроле, Калуга

Я не поленился, и по случаю пробежался по нескольким рынкам и магазинам, поглазеть, что предлагается народу. Калужского оригинала не было нигде, кроме одного специализированного магазина, где он стоил невменяемые деньги. У оптовиков ситуация аналогична, поэтому только прямая поставка с завода. Не буду долго останавливаться на различиях оригинального моторчика и неоригинального, сразу перейду к тому, как увидеть что это именно Калужская запчасть.

мотор печки в сборе, стопорная шайба

Я сделал две фотографии оригинальной запчасти. Основные признаки оригинала.

Первое и самое главное отличие. В конвейерной комплектации, мотор поставляется в сборе с крыльчаткой.
Как уже было сказано выше, крыльчатка не напрессована на вал, а закреплена с помощью стопорной шайбочки.
На моторе печки стоит фирменное тисненое на металле клеймо завода.

Замена и установка

Буквально парочку слов. Если у вас стоит моторчик с напрессованной крыльчаткой, основная задача это ее сдернуть. Ну и если вы купили «правильную» запчасть, можете старую сильно не жалеть. Пара мощных отверток решают данный вопрос. Установка новой запчасти занимает вообще не более получаса. Причем если при запресованной крыльчатки, как правило, играют в четыре руки, то с оригинальной запчастью это делается в две руки. Ну и еще один момент: мотор печки нива шевроле конструктивно не изменялся с начала выпуска машины по рестайлинговые версии.

Мотор печки шевроле нива на подшипниках

Два года назад заскрипел вентилятор отопителя. Снимал, чистил, смазывал, хватало не на долго. Решил купить новый. Попался вот такой, на подшипниках.

Засада ждала, где не ожидал. Крыльчатка не съёмная, запрессована на вал. Можно было попытаться нагреть, или побольше усилий приложить, но подумал про установку, а как же её напрессовывать под жабо, надо быть фокусником.

Вставить из салона мешает усилитель кузова, фигня закрытая шумкой. Решил обрезать шумку и попробовать.

Пластиковый кожух вентилятора чуть чуть мешает, буквально 5 мм. Подточил напильником пластину крепления в одном месте и всё, встал на место как родной.

При помощи хорошего скотча, восстановил шумку.

Теперь нет проблем с заменой или ремонтом вентилятора. В продаже появились вентиляторы, у которых крыльчатка затягивается сверху гайкой, очень хороший вариант, но в то время я не нашел в продаже такого. Эксплуатация в две зимы, не выявили каких либо проблем. Работает относительно тихо, не громче родного.

Проблема

Мотор печки нива шевроле, Калуга

Читать еще: Логотипы китайских автомобилей с названиями фото

мотор печки в сборе, стопорная шайба

Я сделал две фотографии оригинальной запчасти. Основные признаки оригинала.

Первое и самое главное отличие. В конвейерной комплектации, мотор поставляется в сборе с крыльчаткой.
Как уже было сказано выше, крыльчатка не напрессована на вал, а закреплена с помощью стопорной шайбочки.
На моторе печки стоит фирменное тисненое на металле клеймо завода.

Замена и установка

за чуть менее 100 тыс.км это уже третий…

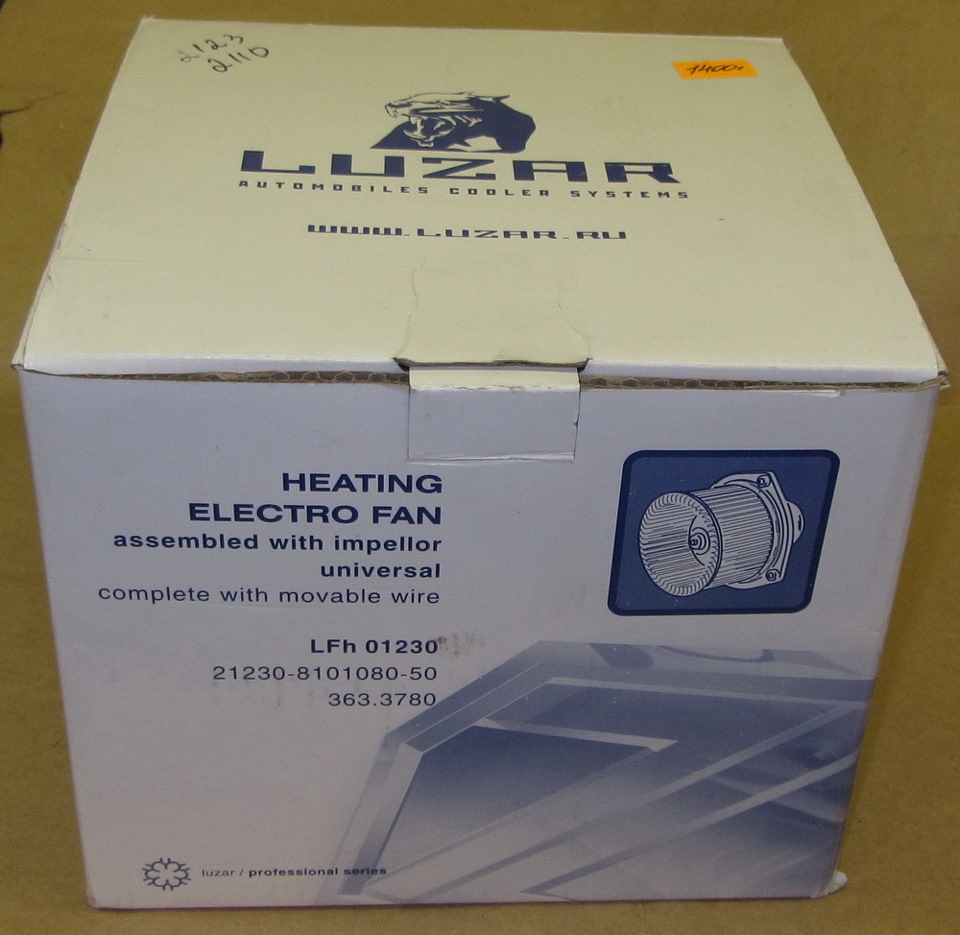

Второй после родного был Luzar — на подшипниках, но шумный. Намного шумнее родного, плюс иногда начинал подвывать, хотя работал исправно. Ждать зимы и в мороз корячиться с печкой желания никакого нет, да и надоело терпеть этот шум… Отчётливо слышно, как работает сам мотор, помимо шума прогоняемого воздуха от крыльчатки.

В камасутре процедура замены моторчика описана очень сложно и с кучей лишних действий. Всё по порядку:

Откручиваем бардачек (для работы нужна крестовая отвертка), видим такую картину:

Откручиваем крестовой отверткой три самореза, которые удерживают сам мотор.

Используя пару длинных отвёрток, отжимаем крыльчатку вверх от мотора.

Мотор печки шевроле нива на подшипниках

Проблема

Мотор печки нива шевроле, Калуга

мотор печки в сборе, стопорная шайба

Я сделал две фотографии оригинальной запчасти. Основные признаки оригинала.

Первое и самое главное отличие. В конвейерной комплектации, мотор поставляется в сборе с крыльчаткой.
Как уже было сказано выше, крыльчатка не напрессована на вал, а закреплена с помощью стопорной шайбочки.
На моторе печки стоит фирменное тисненое на металле клеймо завода.

Замена и установка

Визг появляется при отсутствии смазки или застывании ее на морозе. Вал моторчика вентилятора, вместо того, чтобы плавно скользить в металлокерамических втулках подшипников, начинает из-за повышенного трения как бы «кататься» внутри них при вращении, порождая душераздирающие скрипящие звуки и вызывая повышенный износ втулок и вала. При большом износе и загрязнении могут начать вращаться и сами втулки подшипников в гнездах – это уже повод для замены моторчика.

Отсюда главная задача – обеспечить устойчивую смазку при любых температурах в условиях полусухого трения. Для этого удобно использовать добавки дисульфида молибдена, чешуйки которого, как и графита, снижают трение и износ даже при полном отсутствии другой смазки. Да и пополнение обычной жидкой смазки, запас которой находится в фетровом кольце, окружающем каждую втулку, тоже не помешает. Полезно эти кольца пропитать до насыщения каким-либо маслом, сохраняющим текучесть во всем диапазоне рабочих температур (например, моторная «синтетика» с индексом 0w40), лучше тоже с добавкой дисульфида молибдена.

Читать еще: Меняем опорный подшипник на приоре

1. Снять “бороду”. Предварительно нужно снять полку справа (4 винта – два справа внизу, один к «бороде» и один – впереди в «кармане» полки вблизи крана отопителя). Любители музыки в автомобиле должны позаботиться о снятии магнитолы. Отвинтить три винта крепления «бороды»: два по бокам (к торпеде) и один внизу (к пластиковой обшивке тоннеля) и, покачивая «бороду», убедиться, что она свободна. Вытягивать ее, начиная снизу. Вверху «отстегнуть» от торпеды два больших пластиковых крючка – они направлены вверх (осторожно – легко ломаются!). Нужно следить за поводками заслонок и проводами к выключателям.

2. Снять кожух печки, отстегнув 4 металлических защелки по углам и отсоединив провода. Вынуть моторчик.

3. Отметить положение его нижней крышки, чтобы сохранить направление вращения якоря по стрелке, снять крыльчатку, стопорную пружинную и стеклотекстолитовую шайбы с верхнего конца вала, снять нижнюю крышку со щетками (осторожно – пружинки щеток выпрыгивают, можно потерять!). Вал с якорем из мотора не вынимать, т.к. такая разборка ухудшает свойства постоянных магнитов, мотор после этого слабеет и потребляет бОльший ток.

4. Почистить коллектор нулевой шкуркой и протереть спиртом. Концы вала и нижний подшипник очистить, при сильном загрязнении – промыть бензином, и протереть сухой тряпкой (верхний закрыт вставленным валом).

5. Промазать подшипники консистентной смазкой с дисульфидом молибдена в качестве твердой смазки (я использовал Unocal “3% MOLY NLGI #2 GREASE”, вполне подойдут ШРУС-4М или Фиол-2У). В подшипники натолкать побольше этой смазки: в верхний – намазав вал и двигая его внутрь, в нижний – просто положив смазку внутрь втулки. Фетровые шайбы внутри корпуса пропитать смесью этой смазки с жидким моторным маслом (смесь должна быть достаточно жидкой – как обычное моторное масло. Вместо этой смеси можно использовать молибденсодержащие добавки к маслам – Молиприз (-Т) или в чистом виде. К шайбе верхнего подшипника можно добраться шприцем с длинной толстой иглой, просунутой между полюсами якоря, слегка приподнимая его в корпусе, чтобы не извлекать совсем из магнитов.

6. Заменить на верхнем конце вала стеклотекстолитовую шайбу (источник стеклянной пыли – одной из причин повышенного износа и визга) на простую текстолитовую или гладкую стальную той же толщины. Якорь должен вращаться свободно и с минимальным люфтом.

7. Собрать все, как было, поставив крышку по сделанной ранее отметке. Щетки при сборке надо заправить в щеткодержатели, чтобы они не выступали наружу, и удерживать там, расперев пинцетом с зафиксированными губками, либо осторожно оттягивая снаружи за проводки двумя спицами или просто прижать эти проводки пальцами. После посадки щеток на коллектор, перед тем, как окончательно закрыть крышку, аккуратно расправить проводки щеток сквозь приоткрытую щель, чтобы они не замкнули на корпус, и убедиться, что все детали заняли правильное положение. Винты удобнее заворачивать, положив моторчик горизонтально так, чтобы нужный винт был вверху (при этом подвижная планка, куда он вкручивается, сама займет правильное положение).

8. Попробовать включить моторчик, чтобы убедиться в правильном направлении вращения (по стрелке на нижней крышке). Два из трех проводов моторчика – синий и красный – просто соединены параллельно и припаяны к плюсовой щетке, а черный – к минусовой щетке и корпусу. Если вращение противоположное (проверить полярность, на корпусе должен быть минус!) – открутить винты, слегка отодвинуть и повернуть крышку на 180°. Поставить на место крыльчатку, сам моторчик и его кожух, соединив провода. Клемму массы рекомендуется переставить с винта крепления реле поворотов на общий винт массы возле реле: он гораздо удобнее для доступа снизу.

9. Установить на место «бороду», полку и все снятые принадлежности, присоединив разъемы и провода.

10. Попутно стоит разобрать, почистить и смазать выключатель печки какой-либо консистентной приборной смазкой, нейтральной к пластику (ЦИАТИМ-221, ОКБ-7, упомянутая смазка фирмы Unocal и т.п.).

11. Включить моторчик, наслаждаясь шумом воздуха, а не визгом.

Очередной раз сняв моего свистулькина, намерился смазывать втулки, но меня осенила блестящая мысль: заменить двигатель отопителя на шарикоподшипниковый. Но как то стало жалко моего старого приятеля и каких то 80 гривен (10 у.е). как сам с Украины. Решил поставить подшипник, так как дома завалялся как раз с нужным внутренним диаметром 6 мм, наружным 19 мм. Выточил втулочку под подшипник, поскольку в корпусе диаметр где-то 25,5-26 мм, а максимально большой подшипник с внутренним диаметром 6мм имеет 22 мм. В моем случае он оказался 19 мм, как было сказано выше.

Забил втулочку вместе с подшипником, зашло все превосходно, немножко налудил ось ротора, так как была выработка (способ простой: ставим одну сторону ротора на клемму аккумулятора с другой клеммы медный проводок и как сваркой).

Собрал и отрегулировал шайбочками ротор. Все прекрасно заработало. Теперь, думаю, на некоторое время мой свистулькин угомонился. Подшипник ставил только вместо верхней втулки, поскольку в нижней еще не было необходимости и там меньше нагрузка на нее.

Читать еще: Как просверлить обойму подшипника

В камасутре процедура замены моторчика описана очень сложно и с кучей лишних действий. Всё по порядку:

Откручиваем бардачек (для работы нужна крестовая отвертка), видим такую картину:

Откручиваем крестовой отверткой три самореза, которые удерживают сам мотор.

Используя пару длинных отвёрток, отжимаем крыльчатку вверх от мотора.

Как на Ниве Шевроле заменить вентилятор (моторчик) печки

Наслаждаясь комфортными поездками в собственном авто, некоторые владельцы чрезмерно притупляют свою бдительность, не замечая «весточек», посылаемых «железным другом». Именно при помощи их транспортное средство стремится уведомить хозяина о возникновении технической неисправности. Опытные автовладельцы настоятельно рекомендуют не просто запускать двигатель, а прислушиваться, как он работает, не просто включать печку и ожидать поступление тёплого воздуха, а вновь-таки прислушиваться, не возникает ли сторонних звуков. Если вы заметили настораживающие «сигналы», рекомендуем вам засучить рукава и устранить возникшие проблемы, не дожидаясь того момента, когда они во сто крат увеличатся.

Хотим заметить, что владельцам Нивы Шевроле приходится часто сталкиваться с ситуацией, когда проблемы возникают в электродвигателе отопителя. В этом случае уже ничего не поделаешь, необходимо просто посетить автомагазин, купить новый вентилятор печки и осуществить его замену. Если вы ранее не сталкивались с такой проблемой, конечно, вряд ли в вашей голове уже имеется план, как должна проводиться замена вентилятора отопителя. Скорее всего, вы даже вряд ли знаете, где находится вышедший со строя моторчик печки в вашей Шевроле Ниве. По этой причине мы готовы взять над вами небольшое шефство и вооружить вас необходимой порцией технических знаний.

Замена вентилятора

Итак, если возникла острая необходимость в замене моторчика печки, рекомендуем вам поспешить с проведением ремонта, не дожидаясь наступления заморозков. Ездить в транспортном средстве, в котором система отопления не функционирует, поверьте, достаточно некомфортно. Кроме этого, в лютые морозы ещё такие поездки крайне небезопасны, поскольку отсутствие тепла не позволяет оттаивать льду, сконцентрировавшемуся на окнах. Заледенелые стёкла ограничивают видимость проезжей части для водителя, соответственно, провоцируют аварийные ситуации.

Итак, возьмите в руки новый вентилятор и проверьте качество вращения лопастей. Если же вы его ещё не приобрели, рекомендуем вам отдать предпочтение модели на подшипниках, конечно, если в автомагазине вам будет предложен расширенный ассортимент отопителей, подходящих для вашей Нивы Шевроле.

Алгоритм замены

Теперь, когда вы уже подготовились к проведению непосредственной замены, рекомендуем вам ознакомиться с алгоритмом действий. Кстати, на некоторых форумах вы можете обнаружить советы автовладельцев, в которых указывается на необходимость снятия полностью всей панели. На других же форумах вы легко обнаружите альтернативное мнение, которого придерживаемся и мы. Можно демонтировать старый вентилятор печки на Ниве, а затем точно так же успешно установить новый моторчик, не прибегая к полному демонтажу панели. Вполне можно обойтись снятием бардачка и воздуховода. Не пренебрегите ещё одним нашим советом. Приобретите заранее новый салонный фильтр. Вы не понесёте серьёзных финансовых расходов, но при этом облегчите работу отопителя, а также исключите в ближайшем будущем возникновение острой необходимости замены загрязнённого фильтра.

Открутите все болты, удерживающие бардачок, снимите его, далее извлеките салонный фильтр. После этого вы обнаружите уже вентилятор, который вам нужно демонтировать, а затем поменять. На крыльчатке вы обнаружите фиксатор, советуем вам на него нажать, а затем открутить три винта, фиксирующие непосредственно электродвигатель. Рекомендуем вам запастись терпением и выдержкой, поскольку эти действия вам дадутся нелегко. Очень неудобно добираться до мест, где располагаются эти винты. Если у вас найдутся отвёртки с маленькой ручкой, то вам выгоднее будет воспользоваться непосредственно ими.

Как только вам удастся открутить винты, вентилятор сразу же начнёт сползать. Вам нужно удерживать его, но при этом расшатывать слегка в разные стороны, что позволит стянуть его с вала. Как только он окажется в ваших руках, считайте, что половину дел вы уже сделали.

Теперь мы настраиваем вас на проведение подготовительной работы, предшествующей установке нового вентилятора. Рассмотрите моторчик внимательно. Во время такого визуального осмотра вы легко обнаружите на поверхности крыльчатки отверстия. Через них протяните проволоку с тонким сечением, затем закрепите её в шахте, где должен быть размещён моторчик. Следите за тем, чтобы крыльчатка «стала» правильно. В частности, паз, расположенный на её поверхности, должен войти в штифт на валу электродвигателя. Помимо этого, крыльчатка должна быть расположена перпендикулярно оси вашего автомобиля.

Пришла очередь устанавливать новый вентилятор. Рекомендуем смазать его, а только потом подвергнуть установке. Кстати, и эта процедура довольно сложная по причине того, что хоть все действия и понятны, но выполнять их неудобно. Крутите, вертите свой новый вентилятор, делайте, что хотите, как вам удобно, только электродвигатель должен стать в нужное место. Убедившись, что вы действительно правильно расположили вентилятор, можете приступить к его закреплению, надёжно прикрутите несколько винтов. Теперь не забудьте, что у вас подсоединена проволока. Безусловно, уже наступил тот момент, когда она уже вам не нужна. Через моторный отсек доберитесь до неё, откусите и извлеките её. Последним завершающим действием является подсоединение патрубков. Теперь, когда вы так старательно выполнили всё то, что мы вам рекомендовали, можете проверить результат своей работы. Запустите двигатель, прогрейте его, а затем пронаблюдайте, насколько качественно стала работать ваша печка, а также вентилятор.

Итак, работы, связанные с заменой вентилятора, не столько сложны, сколько крайне неудобны. Однако если вы любите свой автомобиль, настроены всё делать лично своими руками, тогда у вас замена будет проведена максимально успешно. Обязательно только чётко следуйте предложенному нами алгоритму.
