Как определить размер ключа под гайку

Гаечные ключи для автомобиля — размеры, виды гаечных ключей, как определить размер гаечного ключа

Даже человеку, далекому от техники, нередко приходится отвинчивать-завинчивать винты, болты, гайки (метизы — так сокращенно часто называют эти металлические изделия) предназначенным для этого инструментом — гаечными ключами. На каждом ключе нанесен размер его рабочей части, попросту — зева. Но соответствующая ему величина — размер под ключ, — обозначаемая в технических справочниках буквой S (расстояние между противоположными параллельными гранями на гайке, головке болта или винта), не указана ни на одной крепежной детали. Нет, как правило, этих данных и в прилагаемых к какой-либо технике инструкциях по эксплуатации и ремонту даже в обозначениях и на чертежах, хотя другой информации о крепежных деталях в них предостаточно: указывается и размер резьбы, и ее шаг, иногда длина и даже вид термической обработки, нередко и момент затяжки. Но в основном эти данные — конструктивные, и нужны они для изготовления деталей. При регулировочных же, ремонтных или сборочных работах вышеперечисленные параметры резьб, кроме последних, оказываются невостребованными. Для механика гораздо важнее знать, с каким размером зева нужен ключ для головки того или другого винта или болта и гайки (или, как говорят профессионалы, — «ключ на сколько»).

Когда гайка или головка болта находится на виду и в легкодоступном месте, то определить, «на сколько» потребуется ключ, не составит труда — поднаторевший технарь распознает это на взгляд, а малоопытный может «вычислить» с помощью штангенциркуля или путем подбора ключей: с двух-трех раз это обычно сделать удается.

Если же крепежная деталь находится в труднодоступном месте, да еще «за глазами» (что бывает очень часто), то определять размер головки метиза «под ключ» приходится на ощупь, когда даже профессионал может легко ошибиться. Беды не случится, если мастер попытается работать ключом поменьше — тот попросту не налезет на головку. Если же ключ окажется велик, то «срезать» им ребра головки, как говорится, пара пустяков. Кроме того, что деталь будет непоправимо испорчена, — потом отвинчивание крепежа даже специальным инструментом составит немалую проблему.

Для определения размера «под ключ» «за глаза» имеет смысл обратиться к информации о резьбе крепежной детали, указанной в инструкции. Ведь по ГОСТу каждой резьбе соответствуют два близких размера головки крепежной детали «под ключ»: основной и уменьшенный, причем разница в их значениях небольшая. В среднем же — размер «под ключ» примерно в 1,5 раза больше наружного диаметра резьбы (см. таблицу 1) и на него уже можно ориентироваться.

И хотя уменьшенный размер под ключ назначается конструкторами реже, чем основной, пробовать отворачивать крепеж «за глаза» надо по вышеуказанным причинам все же меньшим ключом: если он не налез, тогда смело можно работать ключом, соответствующим основному размеру — он не сорвется (конечно, при условии, что крепеж не заржавел). Ключи обычно тоже выполнены по этому же принципу: на одном его конце зев (открытый — у рожковых, закрытый — у торцовых и кольцевых ключей) соответствует основному размеру головки крепежной детали, на другом — уменьшенному. Из этого ряда выпадают лишь комбинированные гаечные ключи, у которых на обоих концах зев одного размера, только один открытый, а другой закрытый (круговой), да ключи разводные.

Размеры и виды гаечных ключей

При работе с крепежными деталями для их сохранности инструмент имеет важнейшее значение, поэтому пользоваться следует только исправными ключами: зев у них не должен быть расширенным, а губки смятыми. Гаечные ключи с такими дефектами надо изымать из рабочего комплекта. К тому же с виду похожие инструменты значительно разнятся по качеству металла, профилю губок. Последнее условие напрямую влияет на распределение усилий на грани и ребра метизов.

Крепежные детали рассчитаны на определенный момент затяжки при сборке изделия. Однако зачастую усилия при разборке, особенно «прикипевших» или приржавевших резьбовых соединений многократно его превышают. В этих случаях лучше использовать соответствующие торцовые или кольцевые (профессионалы их называют накидными) ключи, а не рожковые. Тем более нельзя использовать разводной ключ, так же как и при откручивании небольших (меньше S10) гаек, болтов и винтов.

Если ребра крепежной детали сильно повреждены коррозией или по какой-то причине оказались «закатанными», для того, чтобы все же отвернуть ее, надо сточить грани под ключ на «номер» меньше. Затем, пропитав резьбовое соединение специальной жидкостью (или, в крайнем-случае, керосином) для размягчения ржавчины и выждав время, снова попытаться отвинтить деталь. Еще один способ (но не последний) отвернуть болт или винт с поврежденной головкой — сделать шлиц между противоположными гранями под сильную отвертку и попробовать выкрутить крепеж этим инструментом. И наконец — использовать для этого трубный ключ. Кстати, в номенклатуре последних есть сейчас и такие, которые не повреждают грани и ребра крепежных деталей даже при больших моментах откручивания. Для небольших гаек можно использовать специальные плоскогубцы.

Когда наладкой и ремонтом одной и той же техники (например, личный автомобиль) приходится заниматься регулярно, то будет полезным составить таблицу размеров под ключ крепежных деталей основных регулируемых узлов, посвятив этому специальное время или по мере обращения к регулировке того или иного механизма или агрегата.

В таблице 2 указаны размеры под гаечный ключ основных и регулировочных резьбовых соединений для автомобиля ВАЗ-2105.

Поскольку речь зашла об автомобилях и гаечных ключах для автомобиля, то стоит отметить, что на особом счету в инструментальном комплекте «Жигулей» (да и других машин) так называемые «баллонный» «на 19» и «свечной» «на 21» гаечные ключи.

Первый выполнен достаточно своеобразно и выделяется из всего набора гаечных ключей. Его узнает даже тот, кто мало знаком с техникой: он колпачковый, с загнутой рукояткой-рычагом, конец которой выполнен в форме жала отвертки. Когда-то с помощью этого ключа снимали хромированные колпаки колес, которые на современные машины уже не ставят. Будет целесообразно его немного заточить и таким образом заиметь в комплекте сильную отвертку. Кроме откручивания-закручивания колесных болтов, этим ключом можно пользоваться и при работе с другими соответствующими крепежными деталями. При необходимости колесные болты можно отвернуть и обычным (накидным и даже рожковым) ключом «на 19».

Читать еще:  Правила перехода дороги по пешеходному переходу

Второй — «свечной» ключ по виду похож на подобные торцовые трубчатые ключи с таким же диаметральным отверстием под вороток. В нем даже сохранено соотношение 1,5 диаметра отворачиваемой резьбы (14 мм) к расстоянию между противоположными гранями ключа (21 мм). Если опять обратиться к таблице 2, то станет понятно, что ключ нестандартный, а специальный и другого гаечного ключа с таким же размером в комплекте нет. Резьба же на свече хотя и стандартная (14×1,25), но относится к числу нерекомендуемых.

И еще об одном гаечном ключе — обычном рожковом «на 10». Этот ключ, как и огнетушитель, лучше всегда держать «под руками» — так как им отворачиваются гайки аккумуляторных клемм. Ведь при необходимости, например, при коротком замыкании в электрической цепи или (что сейчас тоже стало актуальным) для выключения ни с того ни с сего сработавшей сигнализации (если брелка она не «слушается»), это надо сделать очень быстро.

Следует отметить, что в автомобильном инструментальном комплекте имеются гаечные ключи далеко не под все размеры крепежных деталей. Поэтому, когда надо лезть под машину (на яме или эстакаде), не лишним будет проверить, все ли необходимые инструменты прихвачены с собой, иначе придется вылезать из-под нее ни с чем. То же самое надо сделать, собираясь разобрать для ремонта или профилактики какой-то узел или агрегат. К тому же очень часто для разборки узлов без повреждений требуются какие-то универсальные и даже специальные приспособления. Не будь всего этого, разборка может оказаться невозможной или даже напрасной.

Один примечательный момент: крепежные детали с размером «под ключ» «на 13» появились в нашей стране вместе с автомобилем «Жигули», прототипом которого, как известно, был итальянский ФИАТ-124. С их появлением утратили позиции метизы с размерами под гаечный ключ «на 12» и «на 14».

Как определить размер болта, гаек, шпилек, винтов

Определение размера крепежного изделия часто вызывает сложности. Без необходимых знаний и навыков потребуется много времени, чтобы выбрать подходящий метиз. На первый взгляд достаточно найти показатели толщины, длины и диаметра изделия. Но даже при выборе простых болтов и гаек возникают различные вопросы.

Главными параметрами, с помощью которых определяется вид и размер крепежного элемента, считаются длина, толщина и диаметр (в некоторых случаях высота).

Диаметр изделия обозначается буквой “D”, допускается написание как заглавной, так и маленькой (от сокращенного “diameter”). Соответственно, длина — это “lenght”, поэтому для обозначения используется буква “L”. Для толщины применяется понятие “stoutness” — “S”. Если понадобилось указать высоту, то указывается буква “H”, что означает “high”.

Перейдем к некоторым особенностям, которые встречаются при измерении основных видов метизов.

Определение размеров болта

Если болты имеют метрическую резьбу на стержне, то в прилагающейся документации используется формат MDxPxL. Обозначение расшифровывается следующим образом:

  • M — указание метрической резьбы;
  • D — показатель диаметра изделия;
  • P — данные о шаге резьбы (виды отличаются, встречается мелкий, крупный, особо мелкий), при особо крупном значение не добавляется;
  • L — показатель длины метиза.

Все перечисленные параметры указываются в миллиметрах.

Для того, чтобы узнать тип и размеры какого-либо болта, потребуется определить его вид. Рекомендуется руководствоваться отечественными стандартами ГОСТ или европейским ISO. Также допускается применение немецкого DIN. После того, как тип будет известен, можно определять размеры.

Диаметр крепежного элемента определяется с помощью различных инструментов — штангенциркуль, шаблонная линейка, а также микрометр. При этом точность измерений контролируется калибрами типа “ПР-НЕ”. Название приспособления расшифровывается как “проход-непроход”. Первая часть при накручивании на болт не требует прикладывания усилий, вторую деталь невозможно закрутить совсем.

Для измерения показателя длины также применяется линейка или штангенциркуль. Если потребовалось узнать шаг резьбы, то для крепежного элемента используется специальный инструмент шагомер. При отсутствии нужного приспособления допускается замер расстояния между парой витков с применением штангенциркуля.

Инструмент подойдет и предоставит точные показатели только в том случае, если измеряется крупный диаметр резьбы. Более правильные параметры получаются в результате проверки нескольких витков вместо двух. Полученный результат необходимо разделить на количество витков, используемых для измерения.

Если число, полученное в результате проверки, совпадает с каким-либо значением резьбового ряда, то это является справочным значением и искомый шаг присутствует. Если измерение не принесло необходимого результата, то вероятно перед вами дюймовый тип резьбы. В таком случае потребуется дополнительное уточнение для точного определения шага.

Болты имеют определенные разновидности, которые определяются геометрической формой метиза. Поэтому методы измерения для каждой группы отличается. Различают 2 варианта:

  • с выступающей формой головки;
  • потайной вид головки.

Для определения длины крепежных элементов с выступающей головкой не требуется задействовать саму головку.

  • метизы с шестигранной головкой, соответствующие нормативам ГОСТ 7805-70, 7798-70, 15589-70, 10602-94;
  • варианты с уменьшенными размерами головки и шестью гранями, изготовленные по стандартам ГОСТ 7808-70, 7796-70, 15591-70;
  • крепежные элементы с высокой прочностью ГОСТ 22353-77;
  • высокопрочные метизы с шестью гранями и увеличенным размером под ключ ГОСТ Р 52644-2006;
  • болты, которые имеют шестигранную головку, а также дополнены направляющим подголовком ГОСТ 7811-70, 7795-70, 15590-70;
  • головка метиза уменьшена, имеет 6 граней и применяется для монтажа в отверстия из-под развертки ГОСТ 7817-80;
  • головка является увеличенной, также предусмотрен ус ГОСТ 7801-81;
  • рым-болт, соответствующий отечественному стандарту ГОСТ 4751-73;
  • варианты с полукруглой головкой увеличенных размеров, а также оснащенные квадратным подголовком ГОСТ 7802-81.

Если перед вами болт с потайной головкой, то потребуется измерять длину с учетом ее размеров:

  • шинные метизы ГОСТ 7787-81;
  • с потайной головкой, оснащенные усом и соответствующие нормативам ГОСТ 7785-81;
  • стандартный вариант с квадратным подголовком и потайной разновидностью головки ГОСТ 7786-81.

Для определения вида болта и соответствующего ему стандарта применяется размер головки. Например, “под ключ” для головок с шестью гранями, если болт оснащен цилиндрической головкой, то используется диаметр.

Как правильно определить размер дюймового болта

Если рассматривать различную документацию для дюймовых болтов, то встречается аббревиатура для обозначения конструкции в виде D”-NQQQxL. Расшифровывается она следующим образом:

  • D” — показатель диаметра резьбы, которая может быть указана как целое число, а также в формате дроби или номера, если метиз представлен с малым диаметром;
  • N — обозначение, сколько витков находится на одном дюйме;
  • QQQ — встречаются как 3, так и 4 буквы, которые означают дюймовую резьбу;
  • L — показатель длины крепежного элемента, также измеряется в дюймах.

Если вам потребовалось узнать резьбовой диаметр для дюймового болта, то необходимо полученные показатели разделить на 25,4 мм. Значение в результате соответствует дюймовому. Затем цифры сопоставляются с подходящим в таблице UNC.

Читать еще:  Механический подъемник своими руками

Для точного определения шага резьбы метиза нужно посчитать число витков, расположенных на дюйме крепежного элемента. Облегчить задачу можно с помощью дюймового резьбомера.

Показатели длины по методу измерения практически не отличаются от метрического варианта. Единственная разница в том, что полученный результат обязательно делится на 25,4 мм. Число также сравнивается, как резьбовой диаметр, с данными в таблице.

Как узнать размер винта

Винт с метрической резьбой, как и соответствующие болты, имеет аббревиатуру MDxPxL. Расшифровка тоже не отличается от стандартной:

  • M — обозначается показатель метрической резьбы;
  • D — показатель диаметра метиза;
  • P — обозначение резьбы;
  • L — данные о длине крепежного элемента.

Прежде чем начать измерения, определите, к какому стандарту относится винт, а также ознакомьтесь с разновидностью метиза. Диаметр резьбы конструкции получается соответственно методу, который применяется для измерения болтов.

Всего насчитывается 4 группы крепежных элементов:

  • которые имеют выступающую головку;
  • полупотайные;
  • потайные;
  • головка у винта отсутствует.

Для каждого варианта используются соответствующие отечественные стандарты:

  • метизы, которые имеют головку в форме цилиндра и внутренний шестигранник, изготавливаются по ГОСТ 11738-84;
  • для крепежных изделий, оснащенных полукруглой головкой, применим ГОСТ 17473-80;
  • варианты с полупотайным типом головки соответствуют ГОСТ 17474-80;
  • если перед вами винт, оснащенный потайной головкой, то для него используется ГОСТ 17475-80;
  • установочная разновидность, которая отличается от других наличием прямого шлица, регулируется несколькими стандартами — ГОСТ 1476-93, 1477-93, 1478-93, 1479-93;
  • метизы, относящиеся к категории установочных, для которых применяется шестигранник, соответствуют ГОСТ 8878-93, 11074-93, 11075-93;
  • менее распространенные метизы с квадратным типом головки производят по стандартам ГОСТ 1482-84, 1485-84.

Технология измерения размеров шпилек

Шпильки, как и другие метизы, отличаются наличием метрической резьбы, поэтому имеют соответствующую аббревиатуру MDxPxL. Расшифровка тоже не отличается от предыдущих крепежных элементов:

  • M — буквой обозначается метрическая резьба метиза;
  • D — применяется для указания диаметра;
  • P — разновидность шага, показатель в миллиметрах;
  • L — данные о длине рабочей части конструкции.

Вид измерения выбирается в соответствии с подходящим нормативом ГОСТ, а также типом шпильки. Всего существует 2 больших группы для определения принадлежности метиза:

  • конструкции, которые используются для монтажа в гладкие отверстия;
  • крепежные элементы с концом, который завинчивается в отверстие.

В первом случае рабочая часть представлена по всей длине метиза, во втором случае используется только хвостовик, при этом конец для закручивания не учитывается.

Шпильки, как и другие метизы, производят по стандартам:

  • метизы с резьбой DIN 975;
  • размерный вариант, соответствующий DIN 976-1;
  • конструкции, предназначенные для установки в гладкие участки, регулируются ГОСТ 22042-76, 22043-76;
  • метизы для создания фланцевого прочного соединения ГОСТ 9066-75.

Также есть другие варианты, которые отличаются закручиваемым концом и показателем длины. Для них применяются прочие нормативы ГОСТ.

Как узнать размер заклепки

Полнотелые заклепки, оснащенные замыкающей головкой и устанавливающиеся с помощью молотка представлены в документах в виде аббревиатуры DxL. Расшифровка следующая:

  • D — показатель диаметра тела;
  • L — показатель длины.

В зависимости от используемых нормативов ГОСТ и конструкции полнотелой заклепки, возможна разница между способами определения длины метиза, поэтому предусмотрено 3 отдельных группы по видам:

  • с выступающей головкой;
  • крепежный элемент с потайной головкой;
  • вариант с полупотайной головкой.

При изготовлении применяются разные ГОСТы:

  • для метизов с головкой в форме цилиндра ГОСТ 10303-80;
  • варианты с потайной головкой производятся согласно ГОСТ 10300-80;
  • метизы с полукруглой формой головки ГОСТ 10299-80;
  • полупотайной вариант ГОСТ 10301-80.

Также встречаются отрывные заклепки, монтаж которых производится за счет пистолета. Метизы в этом случае тоже обозначаются, как и предыдущие.

Если рассматривать стандарты производства, то можно выделить следующие:

  • отрывные крепежные элементы с цилиндрической формой головки DIN 7337, ISO 15977, ISO 15979, ISO 15981, ISO 15983, ISO 16582;
  • вариант, оснащенный потайным вариантом головки DIN 7337, ISO 15978, ISO 15980, ISO 15984.

Способы для измерения размера шплинта

Предусмотрено три варианта шплинтов, при этом для каждого применяется свой метод измерения.

У разводных шплинтов в число размеров входит условный диаметр. Значение параметра определяется показателем диаметра отверстия, предназначенного для монтажа. Примечательно, что реальный диаметр крепежного элемента имеет меньшие размеры, чем условный. Возможная разница между ними указана в ГОСТ 397-79.

Для нахождения длины разводного шплинта существует специальный способ. Метиз отличается коротким и длинным концом, поэтому требуется измерить участок от изгиба ушка крепежного элемента до окончания с короткой стороны.

Игольчатый вариант шплинтов характеризуется фиксированной длиной, регулируемой нормативом DIN 11024. Чтобы узнать размер метиза, требуется проверить показатели диаметра шплинта.

Быстросъемные метизы, оснащенные кольцом, тоже отличаются фиксированной длиной. Для конструкций применяется DIN 11024. Чтобы узнать размер крепежного элемента, воспользуйтесь полученными показателями диаметра.

Как измерять гайку

Большинство гаек имеют метрическую резьбу. Для измерения показателя диаметра резьбы потребуется чуть больше действий, чем в остальных случаях. По возможности рекомендуется проверять размер не самой гайки, а болта или винта, используемого для нее. Так можно добиться более точного результата.

Значение, которое получилось после измерения внутренней резьбы, является показателем внутреннего диаметра dвн.

Для того, чтобы точно определить диаметр метрической резьбы метиза, потребуется узнать соответствие dвн наружному диаметру используемого болта. Это производится с помощью специальной таблицы.

Точность контролируется за счет применения определенных калибров “проход-непроход”. Одна часть должна хорошо соединяться с гайкой, вторая часть наоборот, не должна.

Гайки отличаются по своему виду, и его легко определить при детальном осмотре. Чтобы узнать стандарт крепежного элемента, может потребоваться измерение высоты метиза, поскольку встречаются высокие, низкие, особо высокие и другие варианты.

Также для классификации шестигранных гаек используются габариты “под ключ”. Это объясняется тем, что метизы также различаются своими видами.

Для точного измерения шага резьбы допускается применение способа, рассматриваемого в случае с болтом. Понадобится резьбомер или придется посчитать количество витков на необходимом промежутке.

Определение размеров дюймовых гаек

Чтобы проверить размеры резьбы дюймовой гайки, необходимо рассмотреть резьбу болта или другого метиза, используемого с ней. Если подходящего нет под рукой, но есть информация о наличии дюймовой резьбы, то воспользуйтесь соответствующим резьбомером. При этом не забывайте разделять полученное значение на 25,4 мм.

Определение размеров шайбы

Для шайб используется короткое обозначение в виде D, что расшифровывается как диаметр метрической резьбы метиза, который применяется для крепежного элемента.

Чтобы точно измерять показатели, подойдет линейка или штангенциркуль. В результате получается значение, которое немного превышает показатель в обозначении. Это объясняется тем, что при монтаже требуется свободный ход, для чего выполняется небольшой зазор.

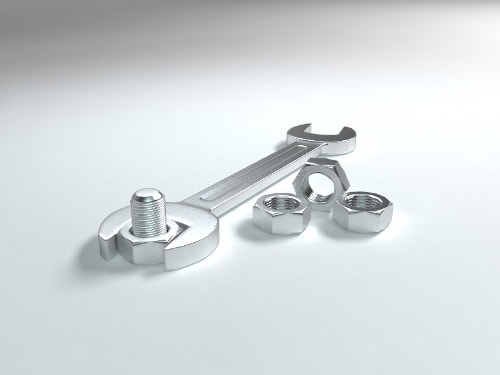

Гайка. Как определить размер?

Гайка представляет собой крепежную деталь винтовой передачи или же резьбового соединения. От других деталей отличаются отверстием с резьбой. Вместе с болтом (винтом) она образует винтовую пару. Гайки, которые навинчиваются на шпильку или болт, составляют болтовое соединение. Чаще всего на производствах изготавливают гайки шестигранной формы. Их специально делают под гаечный ключ. Также в продаже можно еще найти гайки с выступами «барашками», квадратной формы, круглые с насечкой и других форм. Производятся они из автоматной стали. Для этого используются специальные станки-автоматы.

Читать еще:  Какие действия после покупки нового автомобиля

Стоит отметить, что гайки отличаются еще классом прочности. Так, для гаек из углеродистых легированных или нелегированных сталей установлен класс прочности 4-6, 8-10. Для гаек, имеющих нормальную высоту (более 0,8 d) установлен класс прочности 12. Те гайки, которые имеют высоту 0,5d-0,8d, имеют класс прочности 04-05. По форме гайки также отличаются. Есть барашковые открытые и закрытые (определяются ГОСТом 3032-76), шестигранные корончатые круглые, шестигранные прорезные (определяются ГОСТом 6393-73, 11871-80). Есть гайки нижние шестигранные, особо высокие, высокие и нормальной высоты. Гайки шестигранные корончатые, прорезные и шестигранные могут быть облегченные (с небольшими наружными размерами), а также нормальные (фото 1).

Самыми распространенными считаются гайки шестигранные. Корончатые и прорезные гайки применяются тогда, когда необходимо стопорение гаек шплинтами. Для крепления разных деталей используются круглые гайки, ну, а для соединений, которые нужно постоянно собирать и разбирать лучше всего применять гайки-барашки, которые легко можно затянуть даже не используя специальный ключ. К слову, если в работе нужно использовать большое количество гаек, то целесообразней брать облегченные, поскольку они сэкономят значительно массу. Когда видно, что стержень болта на растяжение недогружен, то использовать лучше всего низкие гайки. Чтобы предохранить резьбу от износа, а также смятия при частом отвинчивании и больших нагрузках, применяйте особо высокие гайки или же высокие (фото 2).

Под размером гайки следует понимать расстояние, которое образуется между параллельными гранями. Размеры регламентируются ГОСТом. Так, гайки класса точности А, шестигранные низкие, повышенной точности имеют размеры, указанные в ГОСТ 5929-70. Размер гаек класса точности А шестигранных указан в ГОСТ 5916-70. В других гостах — ГОСТ 5916-70, 5915-70, приводятся размеры гаек класса точности В, шестигранных низких и шестигранных. Все размеры можно посмотреть в таблицах, приведенных в ГОСТ (фото 3).

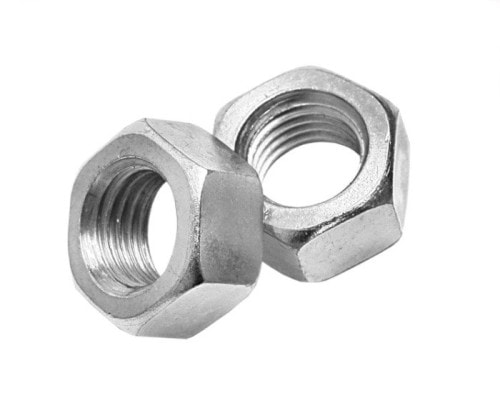

Самой популярной гайкой, как уже сказано, является шестигранная. Различаются такие гайки по размерам: М 6, М 8, М 10, М 12, М 16, М 24, М20, М30, М27, М 36, М 52, М 48, М 42. Для навинчивания такой гайки на болт нужны гаечные ключи. Сегодня есть пятнадцать видов таких ключей. Есть в продаже газовые, торцевые, накидные, рожковые, разводные, баллонные, комбинированные, шестигранные и свечные, предназначенные для свечей зажигания (фото 4).

Размеры гаечных ключей также разные. Для гайки будет играть роль размер резьбы, поэтому они могут иметь размер М1.6 — М110. Расстояние между губками у гаечных ключей колеблется от 3,2 миллиметров до 155 миллиметров. Длина рукоятки может быть от ста пятидесяти миллиметров и до пятьсот миллиметров. Популярны комбинированные ключи — на одной стороне накидные, а на другой рожковые. Стоит еще отметить, что в промышленности сегодня используются специальные гайки. Это шестигранные гайки, которые применяются для герметизации соединений, крепления колес на транспорте (фото 5).

Часто бывает, что необходимо использовать крепежи нестандартных размеров. В этом случае не остается другого решения, кроме как гайки по ГОСТ, ОСТ или по чертежам заказать. Помочь может производственно-коммерческое предприятие «Молот». Из личного опыта отметим, что иногда дешевле будет заказать изготовление нужных крепежей, чем подгонять существующие под проект.

Гайки.

Гайка — это крепежный элемент, который производится с внутренней специфической резьбой. Деталь, без которой не обойтись при сборке узлов машиностроения, при монтаже металлоконструкций, при ремонтных и сервисных работах. Предприятия, которые выпускают гайки разных типоразмеров с дюймовой резьбой, различных классов качества и прочности. Самая распространенная форма шестигранника, позволяет фиксировать ее гаечным ключом. Гайка применяется в любой промышленности, существует несколько видов, отличаются они между собой: размером резьбы, формой и предназначением. При использовании гайки не стоит забывать про шайбу, которую размещают под головкой гайки.

Благодаря шайбе усилие сжатия поверхности вокруг закрепленной гайки, распределяется равномерно.

Разновидности данной детали:

  • гайка корончатая;
  • шестигранная;
  • квадратная;
  • гайка сферическая;
  • гайка барашек;
  • квадратная гайка;
  • шлицевая гайка;

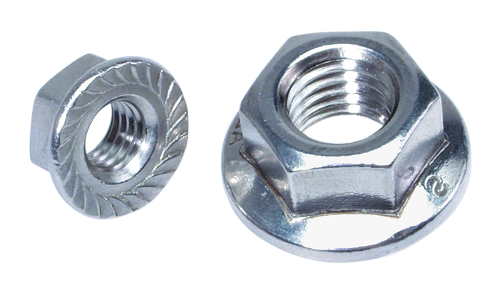

  • гайка с фланцем;
  • низкая;
  • колесная гайка;
  • литая гайка и другие.

Каждая из них имеет свои способности и сферы применения. Существует еще много видов гаек, не вошедших в это перечисление, которые так же имеют широкое распространение.

Гайка колесная.

Гайка колесная — незаменимая деталь, которая применяется для крепления колес. Могут иметь разные: форму, цвет, размеры, кроме этого, гайки от разных производителей могут отличаться резьбой и составом метала из которого они изготовлены. Изготовляются по одним стандартам, имеет свои аналоги. Обычно, гайки изготовляются из металла реже из титана и алюминия. Что касается цвета, то чаще всего хромированные гайки пользуются популярностью или никелированные, и те, и другие не отличаются между собой стойкостью к коррозии. При выборе колесные гайки, здесь все индивидуально, цвет, внешний вид, каждый выбирает себе сам. По поводу цвета гайки, нужно обратить внимание на то, чтобы на ней не было синевы- это свидетельствует о том, что деталь перекалена. Колесная гайка должна быть изготовлена из качественных материалов и правильно закален. Не качественная гайка может добавить ненужные проблемы.

Гайка литая.

Гайка литая — это специальная гайка, которая применяется для крепежа литых дисков автомобильных колес. При неплотном пролегании диск, будет подвергнут цикличным ударам, а гайки при этом будут раскручиваться. При затягивании литой гайки, нужно обратить внимание на конечную длину гайки в ступице. Если оборотов меньше чем 6 мм, тогда необходимо сменить шпильки или сами диски, ради своей же безопасности. К литым дискам подходят длинные гайки. Перед установкой нужно проверить резьбу и характеристику гайки на соответствие с литым диском. Литые гайки бывают с круглой прижимной частью и с прижимной поверхностью в форме конуса. Есть бюджетные модели выполнены из обычного метала и подороже они изготовлены из стали.

Размеры гаек.

Размеры гаек — это расстояние между параллельными гранями, размеры зависят от требований к определенному виду разъемного соединения. Диаметр и шаг резьбы — это основные параметры гайки. Диаметр резьбы обозначают буквой d, шаг резьбы буквой P. Размеры, регламентируются ГОСТом, а также предусматриваются не рекомендуемые размеры гаек, с диаметром резьбы менее 2 мм. Могут быть удлиненные и короткие. Стандартная и самая распространенная гайка считается шестигранная, с диаметром резьбы от 1,6 до 48 мм. Для крепежа которой необходим гаечный ключ.

Когда потребителю этого вида крепежа, необходимо приобрести гайки, то в первую очередь необходимо ознакомится с предложениями от надежных, хорошо известных на рынке поставщиков.

Таблица размеров и весов шестигранных гаек ГОСТ 5927-70 от М1 по М10
