Как снять ремни безопасности тойота королла

13.25 Снятие и установка компонентов ремней безопасности

Снятие и установка компонентов ремней безопасности

Ремни безопасности передних сидений — модели без автоматических натяжителей ремней

1. Отсоедините отрицательный провод от батареи.
2. Снимите соответствующее переднее сиденье (см. Раздел Снятие и установка сидений).
3. Поддев, снимите с верхнего анкера ремня безопасности декоративную крышку, затем выверните анкерный болт и отсоедините ремень от регулятора высоты.

4. Выверните винт крепления верхней панели внутренней отделки дверной стойки, затем подденьте и снимите панель.

5. В случае необходимости выверните крепежные болты (постарайтесь запомнить порядок установки шайб) и снимите механизм регулятора высоты положения анкера ремня безопасности.

6. Поддев, отделите верхний край нижней панели отделки дверной стойки, затем отделите панель от декоративной накладки порога и снимите ее с автомобиля.

7. Выверните нижний анкерный болт ремня безопасности (постарайтесь запомнить порядок установки шайб), затем высвободите ремень из порога и снимите с анкерной пластины дистанционную втулку.

8. Выверните болт крепления инерционного барабана возвратного устройства и снимите ремень безопасности с автомобиля.

Ремни безопасности передних сидений — модели с автоматическими натяжителями ремней

См. предупреждение, приведенное в начале Раздела Механизм натяжителя ремня безопасности переднего сиденья — общая информация.

1. Выполните процедуры, описанные в параграфах с 1 по 7.

2. Наклоните вперед сборку заднего сиденья и аккуратно высвободите из своих фиксаторов панель накладки порога задней двери. Отпустив все фиксаторы, снимите панель с автомобиля. При снятии ремня безопасности водительского сиденья с автомобиля, оборудованного дистанционным приводом отпирания двери задка, выверните крепежные винты и снимите приводной рычаг с декоративной панелью — по мере открывания доступа отсоедините приводной трос.

3. Отдайте гайку крепления натяжителя на опорной шпильке (это приведет к отключению механизма натяжителя), также выверните передний крепежный винт.

4. Снимите с передней части натяжителя кронштейн и высвободите его из опоры.

5. Снимите фиксатор(ы) крепления троса натяжителя к кузову, затем отдайте болт крепления инерционного барабана и снимите сборку ремня безопасности с автомобиля.

Ремни безопасности заднего сиденья

1. Снимите сборку заднего сиденья (см. Раздел Снятие и установка сидений).
2. Выверните нижний анкерный болт крепления ремня безопасности к полу, снимите дистанционные втулки и шайбу, установленные между анкерной пластиной ремня и панелью пола.

3. Оттяните вверх задний конец накладки порога с целью отделения ее от пола.

4. Отделите основание боковой панели отделки заднего сиденья от корпуса, затем высвободите ее из верхней опоры и снимите с автомобиля.

5. Высвободите полку багажного отделения из своих опор и снимите ее саля. На моделях Универсал также снимите переднюю секцию полки.

6. На моделях, где боковые панели отделки проема двери задка накладываются на верхние панели отделки задних стоек, снимите накладку порога и соответствующую боковую панель отделки. Для крепления накладки порога используются винты, либо фиксаторы, — последние отпускаются путем извлечения из них центральных секций. Боковая панель отделки крепится единственным зажимом.

Читать еще:  Куда поехать с палаткой в ленобласти

7. Снимите с кузова уплотнительную ленту проема задней двери в районе края верхней панели отделки дверной стойки, затем снимите заднюю панель с верхней части проема двери задка.

8. Выверните передние винты крепления верхней отделочной панели.

9. Аккуратно снимите рукоятку с рычага отпускания фиксаторов спинки заднего сиденья.

10. На моделях Универсал снимите крышку доступа с панели боковой отделки багажного отделения, затем выверните крепежные винты и снимите панель с автомобиля. Отдайте винт крепления панели задней стойки.

11. На всех моделях подоприте дверь задка, затем слегка приподнимите фиксатор и отсоедините соответствующую упорную штангу от своего сферического шарнира.

12. Отделите от кузова панель отделки задней стойки и снимите ее с автомобиля. Высвободите из панели направляющую ремня безопасности, затем снимите панель с ремня и извлеките ее из автомобиля. При соответствующей комплектации, не забудьте при снятии панели отсоединить электропроводку от светильника/заднего громкоговорителя.

13. Выверните крепежный болт и снимите верхний анкер ремня безопасности.

14. Отдайте болты крепления инерционного барабана возвратного устройства и снимите сборку ремня безопасности с автомобиля.

Пряжка ремня безопасности переднего сиденья

1. Снимите сиденье (см. Раздел Снятие и установка сидений).
2. Снимите рукоятку регулятора наклона спинки сиденья, затем отдайте крепежный бот (не забудьте про шайбу) и снимите колесо регулятора.
3. Высвободите из фиксаторов передний край панели боковой отделки, затем освободите задний край панели и снимите последнюю с автомобиля.
4. Выверните крепежный болт (не забудьте про шайбу и дистанционную втулку) и снимите пряжку ремня безопасности.

Пряжка ремня безопасности заднего сиденья

TOYOTA COROLLA

СИСТЕМЫ БЕЗОПАСНОСТИ

Система пассивной безопасности

Снятие и установка передних ремней безопасности

Вам потребуются: отвертки с плоским и крестообразным лезвием, ключ «на 14».

Работа показана на примере ремня безопасности водителя. Ремень безопасности переднего пассажира снимают и устанавливают аналогично.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее одной минуты, и только по истечении этого времени можно приступить к снятию ремня безопасности, оснащенного преднатяжителем.

Рисунок 1

2. Снимите нижнюю облицовку центральной стойки кузова (см. «Снятие и установка облицовок салона»).

Рисунок 2

3. Потяните на себя и, преодолевая сопротивление фиксаторов, снимите накладку нижнего крепления ремня безопасности.

Рисунок 3

4. Выверните болт и отсоедините кронштейн нижнего крепления ремня безопасности.

Рисунок 4

5. Отсоедините верхнюю облицовку центральной стойки от кузова (см. «Снятие и установка облицовок салона»).

Рисунок 5

6. Через отверстие в облицовке извлеките кронштейн нижнего крепления ремня безопасности водителя и снимите верхнюю облицовку центральной стойки кузова.

Рисунок 6

7. Отверните гайку…

Рисунок 7

8. . и отсоедините кронштейн верхнего крепления ремня безопасности.

Рисунок 8

9. Подденьте отверткой, вытяните фиксатор колодки жгута проводов преднатяжителя ремня безопасности…

Рисунок 9

10. . и отсоедините колодку жгута проводов преднатяжителя ремня безопасности.

Рисунок 10

11. Выверните болт нижнего крепления инерционной катушки и преднатяжителя ремня безопасности.

Рисунок 11

12. Выверните болт верхнего крепления инерционной катушки и преднатяжителя ремня безопасности.

Читать еще:  Сколько раз могут оштрафовать за отсутствие осаго

Рисунок 12

13. Снимите ремень безопасности водителя в сборе с инерционной катушкой и преднатяжителем ремня безопасности.

Разборка преднатяжителей ремней запрещается.

Не допускается падение катушек ремней с преднатяжителями, попадание в них воды и масла.

Не допускается воздействие на преднатяжители ремней температуры выше 95 °С.

Рисунок 13

14. При необходимости выверните два болта крепления к центральной стойке кузова механизма регулировки ремня безопасности по высоте.

Рисунок 14

15. . и снимите механизм регулировки.

16. Установите ремень безопасности водителя и все снятые детали в порядке, обратном снятию.

Как снять ремни безопасности тойота королла

Наконец руки дошли до замены ремня безопасности.

Штатный ремень был очень потрёпан перекупами (я так думаю), ниже будет фото. А по счастливой случайности у моего друга Askip‘a остался ремень от Филдера в хорошем состоянии и я стал его обладателем совершенно безвозмездно, за что ему, Askip‘у, большое спасибо.

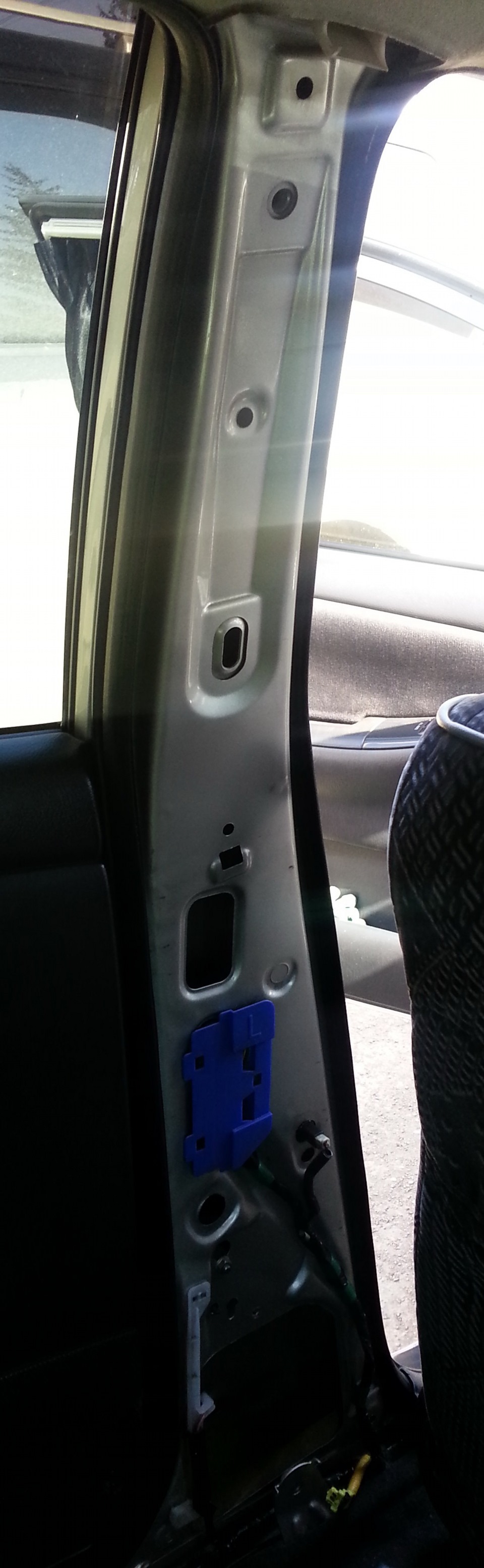

Итак попробую рассказать (с иллюстрациями) как я его менял, может кому и пригодится =)

Теперь замена самого ремня в механизме.

• Установка выполняется в обратном порядке относительно снятия. Установка описывается только для случаев с отличительными характеристиками. • Процедуры с левой стороны выполняются в том же порядке, что процедуры с правой стороны. 1. ОТДЕЛИТЬ ОТРИЦАТЕЛЬНУЮ КЛЕММУ АККУМУЛЯТОРА. 2. СНЯТЬ ПРАВЫЙ УЗЕЛ ПЕРЕДНЕГО СИДЕНИЯ (см.стр. 72-2). 3. СНЯТЬ ПРАВЫЙ УЗЕЛ ВНУТРЕННЕГО РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНИЯ.

Обернуть кончик отвертки перед использованием.

• Операция по снятию ремня безопасности с устройством предварительного натяжения должна начинаться через 90 секунд или больше после того, как переключатель зажигания устанавливается в положение OFF (ВЫКЛ.) и отрицательная (-) клемма отсоединяется от аккумулятора. • Внимательно ознакомиться с примечаниями относительно работы устройства предварительного натяжения ремня безопасности в системе аварийной предохранительной подушки SRS и узла наружного ремня переднего сидения.

Не демонтировать натяжитель ремня безопасности.

Проверка должна выполняться, когда узел установлен.

СИСТЕМЫ БЕЗОПАСНОСТИ

Система пассивной безопасности

Снятие и установка передних ремней безопасности

Вам потребуются: отвертки с плоским и крестообразным лезвием, ключ «на 14».

Работа показана на примере ремня безопасности водителя. Ремень безопасности переднего пассажира снимают и устанавливают аналогично.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее одной минуты, и только по истечении этого времени можно приступить к снятию ремня безопасности, оснащенного преднатяжителем.

Рисунок 1

2. Снимите нижнюю облицовку центральной стойки кузова (см. «Снятие и установка облицовок салона»).

Рисунок 2

3. Потяните на себя и, преодолевая сопротивление фиксаторов, снимите накладку нижнего крепления ремня безопасности.

Рисунок 3

4. Выверните болт и отсоедините кронштейн нижнего крепления ремня безопасности.

Рисунок 4

5. Отсоедините верхнюю облицовку центральной стойки от кузова (см. «Снятие и установка облицовок салона»).

Рисунок 5

6. Через отверстие в облицовке извлеките кронштейн нижнего крепления ремня безопасности водителя и снимите верхнюю облицовку центральной стойки кузова.

Рисунок 6

7. Отверните гайку…

Рисунок 7

8. . и отсоедините кронштейн верхнего крепления ремня безопасности.

Рисунок 8

9. Подденьте отверткой, вытяните фиксатор колодки жгута проводов преднатяжителя ремня безопасности…

Рисунок 9

10. . и отсоедините колодку жгута проводов преднатяжителя ремня безопасности.

Рисунок 10

11. Выверните болт нижнего крепления инерционной катушки и преднатяжителя ремня безопасности.

Читать еще:  Требования яндекс такси к автомобилям комфорт

Рисунок 11

12. Выверните болт верхнего крепления инерционной катушки и преднатяжителя ремня безопасности.

Рисунок 12

13. Снимите ремень безопасности водителя в сборе с инерционной катушкой и преднатяжителем ремня безопасности.

Разборка преднатяжителей ремней запрещается.

Не допускается падение катушек ремней с преднатяжителями, попадание в них воды и масла.

Не допускается воздействие на преднатяжители ремней температуры выше 95 °С.

Рисунок 13

14. При необходимости выверните два болта крепления к центральной стойке кузова механизма регулировки ремня безопасности по высоте.

Рисунок 14

15. . и снимите механизм регулировки.

16. Установите ремень безопасности водителя и все снятые детали в порядке, обратном снятию.

Отключаем зуммер (бипер) непристёгнутого ремня безопасности на Toyota Corolla

Многим автолюбители рано или поздно надоедает надоедливый писк при непристёгнутых ремнях водителя или пассажира. Это соответственно на тех машинах, на которых предусмотрена данная функция. Если дальняя поездка, то понятно что водитель пристегнётся, но если например даже положить бутылку с водой на пассажирское сиденье, то зуммер будет пищать. А доехать к примеру до гаража метров 500 пристёгиваться как-то не охота, да и если просто перепарковать автомобиль в случае необходимости, то бипер будет противно информировать о не пристёгнутом ремне безопасности.

Многие автолюбители просто пристёгивают ремень протягивая его сзади кресла или покупают заглушку ремня безопасности, которых огромный ассортимент на разный вкус и цвет. Они выполнены с логотипами марок автомобилей, различных форм и размеров, а также являются ещё и декоративным элементом. Но хоть всё это выполнено красиво, всё же доставляют некоторые неудобства, так что нам такой способ выключения зуммера непристёгнутого ремня не подходит.

Некоторые владельцы авто выдергивают эл. разъём под сидением, у меня например под сиденьем три штекера, так что какой дёргать непонятно, вдруг подушка в кресле стрельнет ещё ненароком, так что и такой способ не для меня.

Самым простым способом отключения бипера на автомобилях марки TOYOTA является манипуляции с кнопкой управления одометром.

Порядок действий при отключении биппера ремня:

  • 1. Включаем зажигание
  • 2. Нажимаем на кнопку одометра до тех пор пока не появятся данные основного пробега, если изначально были основной одометр, то проходим по кругу.
  • 3. Выключаем зажигание.
  • 4. Включаем зажигание и зажимаем кнопку одометра.
  • 5. Ждём 10 секунд и не отпуская кнопку одометра пристёгиваем ремень с водительской стороны, должно появится следующее: bp_on (Если не появилось, то не отпуская кнопку перещёлкиваем ремень. Если опять не появилось, то пробуем ещё раз сначала)
  • 6. Отпускаем кнопку одометра, должно отобразиться bp_off, выключаем зажигание и далее наслаждаемся тишиной в салоне и отсутствием противного звука зуммера. Слушаем чистую музыку без дополнительных спецэффектов и помех. 🙂

Вот таким простым способом можно избавиться от надоедливой сигнализации не пристёгнутого ремня безопасности на автомобилях Toyota.

Способ скорее всего работает на всех автомобилях марки TOYOTA, я лично таким образом отключал бипер на следующих машинах: Corolla, Fielder, Rav4, Camry (американка).

Чтобы вернуть всё в исходное состояние необходимо просто скинуть клеммы аккумулятора.

Так что следуя данному автосекрету и инструкции попробуйте отключить зуммер и у себя, просьба потом отписаться в комментариях на какой модели авто это у вас получилось.
