Конструкция переднего моста уаз патриот 2019

Мосты УАЗ Патриот, УАЗ ПРОФИ
с новыми поворотными кулаками.

Для УАЗ ПРОФИ были разработаны новые передние мосты с поворотными кулаками выполненными не в виде шара, а в виде вилки.

Причем передний мост существует в двух выриантах: для 4х4 и для 4х2:

Передний мост УАЗ ПРОФИ в исполнении 4х2:

Передний мост УАЗ ПРОФИ в исполнении 4х4:

Техническое обслуживание

Во время эксплуатации ведущие мосты УАЗ Профи особого обслуживания не требуют.
Во время проведения очередного технического обслуживания необходимо проверить уровень трансмиссионного масла в картере моста. Он должен быть у нижней кромки заливного отверстия. Для замены масло сливается через отверстие расположенное в нижней части картера, при этом вывинчивайте и пробку заливного отверстия.

Осевой зазор в подшипниках ведущей шестерни главной передачи более 0,05 мм не допускается, так как при его наличии происходит быстрый износ зубьев шестерен и возможно заклинивание моста. Проверку наличия осевого зазора в подшипниках производите покачиванием ведущей шестерни за фланец крепления карданного вала.

Осевой зазор в подшипниках дифференциала главной передачи также не допускается. Проверку его производите покачиванием ведомой шестерни при снятой крышке картера. В случае обнаружения зазоров ведущие мосты подлежат регулировке. Регулировка моста это трудоемкая операция, требующая определенного навыка и применения специального инструмента, поэтому рекомендуется производить регулировку только на специализированных станциях технического обслуживания.

Во время эксплуатации УАЗ Профи обращайте внимание на состояние защитных чехлов шарниров привода переднего колеса и шкворневых узлов. Эксплуатация переднего моста с поврежденными чехлами приводит к быстрому выходу узлов из строя.

Шкворневые узлы переднего моста грузового автомобиля УАЗ Профи.

Шкворневые узлы переднего моста обслуживания не требуют, при чрезмерном износе подлежат замене в сборе. Для замены шкворневых узлов требуется специальная оснастка и инструмент, поэтому рекомендуется производить замену только на специализированных станциях технического обслуживания. В процессе эксплуатации добавление смазки в сферические шкворни не требуется.

Передняя ось заднеприводного грузового автомобиля УАЗ Профи.

Передняя ось заднеприводного грузового автомобиля УАЗ Профи обслуживания не требует.
Конструкция поворотных кулаков аналогична конструкции кулаков переднего моста.

В эксплуатации следите за состоянием чехлов шкворней и заглушки цапфы Б.
Угол поворота А колес передней оси должен быть в пределах 44-45 градусов.

Регулировка угла поворота передних колес грузового автомобиля УАЗ Профи.

При осмотре поворотных кулаков обращайте внимание на исправность регулировочных болтов поворота колес.
Величина угла А поворота правого колеса вправо, а левого — влево должна быть в пределах 37-38 градусов Увеличенный угол поворота колес приводит к повреждению шарнира поворотного кулака и возникновению контактов деталей подвески и рулевого управления.

Карданные валы грузового автомобиля УАЗ Профи.

Карданные валы на грузовом автомобиле УАЗ Профи необслуживаемые. В процессе эксплуатации следует периодически проверять состояние защитного гофрированного чехла на шлицевом соединении карданного вала. При повреждении защитного чехла ресурс карданного вала может снизится, поэтому его необходимо заменить на исправный как можно быстрее.

Пересел с кроссовера на Патриот 2019: минусы УАЗа

Сразу скажу, что машиной я очень доволен, и все эти недостатки не считаю серьёзными, но постараюсь объективно у них рассказать.

Про кузов скоро будет отдельный подробный пост с фотографиями. В целом всё далеко не так страшно, как принято считать, но те, кто никогда не имел дела с уазами, могут быть сильно удивлены.

Тормоза. У уазика, по сравнению хотя бы с корейцами, ватные, невнятные и тугие тормоза, конкретно в моём случае они ещё и слегка бьют в педаль. Судя по бортжунралам владельцев , проблема с биением не единичная, у меня она проявляется еле заметно, а некоторым это реально мешает ездить. В остальном к управлению и поведению на дороге, к моему удивлению, вопросов не возникло. Естественно, двухтонный рамный внедорожник с двумя мостами и рессорами сзади не будет ехать, как легковой кроссовер, но ничего страшного нет.

На уазиках 2019 модельного года стоят главные пары с передаточным числом 4.625, это хорошо для бездорожья, но при этом на механической коробке на пятой передаче при скорости 100 км/ч обороты двигателя составляют 3000 об/мин. При езде по трассе это приводит к повышенному шуму и расходу топлива. На уазик так и просится шестая передача, мощности ему хватает с запасом. На автомате же при 100 км/ч обороты двигателя 2600 об/мин, это куда приятнее.

Выхлоп. В целом шумоизоляция в Патриоте достойная, но всё портит громкий басовитый бубн выхлопа. Кто-то переделывает крепления глушителя на газелевские, кто-то переделывает сам резонатор. Говорят, что на версии с автоматом этот косяк пофиксили и машина стала намного тише.

Доска приборов. Сама доска удобная и хорошо читаемая, но: во-первых, бортовой компьютер достаточно скудный и не умеет показывать даже расход топлива. Во-вторых, спидометр показывает скорость на 2 км/ч ниже реальной (на других машинах он наоборот слегка завышает). В-третьих, указатель топлива “плавает” и оценить количество бензина в баке можно только примерно. А если включить зажигание и сразу начать заводить машину, не дождавшись, пока лампочки на приборке погаснут – компьютер выдаст совершенно глупое предупреждение “ABS отключена”.

Замки дверей. Для неподготовленного человека открыть дверь в Патриоте – непростая задача. Если вы просто потянете ручку на себя, как на обычных машинах – ничего не произойдёт, как будто дверь заперта. Нужно большим пальцем упереться в дверь, а остальными пальцами тянуть ручку на себя, при этом нужно приложить усилие. Закрываются двери тоже туго. Многие жалуются , что через уплотнители дверей в салон или в багажник попадет вода, мне же повезло – мой уазик герметичен.

Багажник в Патриоте огромный, но совершенно бестолковый, в нём нет ни единого кармашка, ни фальшпола, только четыре крепёжные проушины. Я решил эту проблему сборкой органайзера, теперь багажник стал очень удобным. Нужно отметить, что под задним сидением есть довольно вместительный тайник.

Стеклоподъёмники работают с задержкой. Нажимаешь на кнопку, и только через секунду стекло начинает опускаться. Очень странная особенность конструкции.

Если покопать и придираться, можно найти ещё кучу недостатков. Покупая УАЗ, нужно осознавать, что это за машина, и если вас останавливает описанное выше – лучше будет купить легковой кроссовер.

О первых впечатлениях от покупки Патриота я писал здесь , про поломки, которые случились в первые пять тысяч километров – тут , вот тут сравнивал Патриот и Дастер, тут сравнение Патриота и моего предыдущего Hyundai Tucson, здесь обнаружил косяк в переднем мосту нового образца, тут сделал органайзер в багажник своими руками.

Где находится и как устроен передний мост на УАЗ Патриот

Передний мост УАЗ Патриот, установленный на пружинной подвеске с дополнительными амортизаторами, предназначен для установки поворотных кулаков. В конструкции балки имеется редуктор с дифференциалом, позволяющий передавать и распределять крутящий момент между передними колесами.

Устройство моста и отдельных элементов

Передний мост оснащается монолитным литым картером редуктора (схема Спайсер), в котором установлены чулки полуосей. За счет отсутствия линии разъема повышена жесткость конструкции и улучшены условия работы зубчатых передач. Для доступа к редуктору и дифференциалу используется крышка, закрепленная болтами. Внутренний объем картера используется для хранения запаса смазки, предусмотрены сливное и контрольное отверстия с пробками. Чулки, смонтированные с натягом, предназначены для установки балки на раме и для монтажа полуосей привода передних колес.

Для поворота передних шин с одновременной подачей крутящего момента используются шаровые шарниры (ШРУС) схемы Бирнфильд. В полости шарнира находится запас специальной смазки, который не требуется пополнять в процессе эксплуатации автомобиля. Передние колеса имеют фиксированный угол установки в вертикальной плоскости, в горизонтальном направлении угол схождения регулируется на стенде. Поворотные кулаки шкворневой схемы, ось шкворней расположенs наклонно, обеспечивая автоматический возврат передних шин в нейтральное положение.

Преимущества передней балки Спайсер:

• увеличение колеи до 1600 мм, позволившее повысить устойчивость автомобиля;
• угол поворота управляемых колес достигает 32°, что положительно влияет на маневренность автомашины;
• применение балки Спайсер позволило отказаться от листовых рессор в пользу пружинной зависимой подвески;
• конструкция поворотных кулаков не требует проведения регламентных работ и замены смазки;
• доступ к механизмам для ремонта осуществляется через съемную крышку;
• повышение жесткости конструкции и размещение редуктора и дифференциала в едином картере позволили увеличить ресурс узла;
• снижение шумности за счет установки модернизированной ведомой шестерни (деталь может устанавливаться в мосты старой конструкции с разъемным картером).

Включение и отключение моста

Крутящий момент передается к редуктору переднего моста при помощи карданного вала со шлицевой муфтой, подсоединенного к 2-ступенчатому раздаточному редуктору. На автомашинах Патриот встречаются 2 разновидности раздаточных коробок: с механическим управлением (российская конструкция) и с электрическим приводом (редуктор Dymos, используется с середины 2013 г.).

Для управления редукторами используется рычаг или поворотная шайба, расположенные на центральном тоннеле кузова.

Алгоритм управления раздаточной коробкой старого образца:

1. Нажать на педаль сцепления до упора.
2. Перевести рычаг управления редуктором в требуемое положение, алгоритм управления указан на пластиковом набалдашнике рукоятки. Завод-изготовитель допускает переход на режим передачи крутящего момента к 2 мостам с использованием прямой передачи в раздаточной коробке на скорости до 60 км/ч.
3. Отпустить педаль сцепления и продолжить движение с активным приводом на все колеса. Для отключения переднего моста необходимо снова нажать на педаль сцепления, а затем установить рычаг раздаточного редуктора в нейтральное положение.

Для включения переднего моста на машинах с коробкой Dymos необходимо повернуть шайбу в требуемое положение. Конструкция трансмиссии допускает включение полного привода во время движения, но если требуется активировать пониженный ряд, то автомобиль следует остановить. Затем необходимо перевести основную коробку в нейтральное положение, что позволит включить пониженный ряд в раздаточном редукторе.

Частые неисправности

Конструкция переднего ведущего моста отличается повышенной надежностью, возможные неисправности возникают из-за естественного износа трущихся деталей или нарушения условий эксплуатации. Поломки редуктора связаны с потерей герметичности картера или с повреждением зубчатых колес. Владелец автомобиля может самостоятельно найти причину поломки и выполнить ремонт в гаражных условиях.

Высокий уровень шума

Повышенный уровень шума указывает на снижение уровня масла и механический износ подшипников качения или шестерен главной пары и дифференциала. Если доливка смазки не позволила снизить шумность работы, то требуется разобрать узел и заменить изношенные элементы.

После обратной сборки и восстановления уровня масла производится проверка работоспособности переднего моста Патриот.

Шум при работе моста возникает из-за некорректной регулировки шестерен главной передачи. Для восстановления нормальных условий работы производится корректировка положения деталей (при помощи стальных прокладок), но при повреждении или износе зубьев обеспечить требуемое пятно контакта невозможно. В этом случае производится комплектная замена зубчатых колес, устанавливать шестерни из разных наборов категорически запрещено.

Подтекание масла

Течь масла из моста Спайсер УАЗ Патриот возникает через прокладку между крышкой и корпусом редуктора, а также через уплотнительный сальник. Причиной дефекта является износ деталей или повреждение элементов в процессе монтажа или обслуживания автомобиля. Для восстановления нормальных условий работы необходимо заменить поврежденные детали, допускается нанесение на поверхность прокладки герметика. После проведения ремонта необходимо восстановить уровень трансмиссионного масла в картере редуктора переднего моста.

Высыхание смазки

В процессе эксплуатации машины происходит деградация смазки, находящейся в картере моста. При высоких температурах масло испаряется, а при преодолении водных преград в полость попадает вода. Для проверки уровня смазки используется контрольное отверстие, закрытое резьбовой пробкой. Если владелец регулярно преодолевает водные преграды, то рекомендуется установить удлинительные шланги на вентиляционные каналы. Магистрали выводятся под капот автомашины, снижая риск попадания в картеры воды и грязи.

Заклинивание узла

Заклинивание редуктора происходит в случае повышенного осевого зазора в подшипниковых опорах, на которых вращается ведущий вал главной пары. Из-за перемещения оси нарушается пятно контакта между шестернями, что приводит к износу и разрушению зубьев.

При эксплуатации необходимо периодически проверять состояние подшипников путем покачивания ведущей оси за фланец, предназначенный для крепления карданного вала.

Правила обслуживания

Обслуживание моста заключается в периодической проверке уровня и замене масла в картере (через каждые 45 тыс. км пробега). Рекомендуется контролировать состояние уплотнительных элементов и деталей, удерживающих балку на автомобиле. Также необходимо своевременно регулировать осевые зазоры, которые меняются из-за естественного износа шестерен и подшипников качения. Дополнительно устраняется зазор в шкворнях поворотных кулаков и корректируется угол схождения.

Слив старого масла производится после прогрева картера в движении. В конструкции корпуса предусмотрена резьбовая пробка, под отверстие подставляется емкость для сбора отработавшей жидкости. Нужно протереть поверхность пробки от частиц, образующихся при износе шестерен (в конструкции детали предусмотрен магнит). Заливка масла производится через контрольное отверстие, закрытое резьбовой заглушкой. Нормальным считается уровень смазки, расположенный возле нижней кромки отверстия.

Ремонт своими руками

Конструкция передней балки допускает проведение ремонтных работ своими силами, но часть работ выполняется в условиях сервиса. Например, владелец автомобиля не может корректно отрегулировать угол отклонения передних колес. В схеме балки предусмотрен упорный болт, не позволяющий отклонить кулак на угол больше 31-32°, но определение параметра возможно только на стенде.

Алгоритм действий при установке нового сальника ведущего вала:

1. Установить автомашину на ровную площадку, а затем затянуть стояночный тормоз и подложить под колеса упоры.
2. Отвернуть при помощи гаечных ключей 4 болта, удерживающих фланец карданного вала на ответной площадке, расположенной на хвостовике ведущего вала. Для облегчения процедуры рекомендуется обработать резьбу жидкостью WD40.
3. Вынуть болты и отвести приводной вал в сторону.
4. Открутить центральную гайку, удерживающую фланец с отражателем на ведущей оси редуктора переднего моста.
5. Подцепить отверткой или шилом изношенный сальник, а затем извлечь деталь из посадочного отверстия.
6. Протереть поверхность ветошью от остатков масла и пыли.
7. Установить на штатное место новый сальник, изношенная деталь используется в качестве оправки.
8. Смонтировать на вал шайбу и фланец, а затем затянуть гайку крепления.

В процессе самостоятельного обслуживания возникает необходимость корректировки схождения передних дисков с шинами. Для изменения параметра используется поперечная рулевая тяга, в которой предусмотрена муфта со стопорными гайками. Перед настройкой производится проверка шарниров рулевых тяг и ступичных подшипников, в которых не должно быть люфта. Для определения угла необходимо измерить расстояния между средними линиями на боковинах шин. При корректной настройке зазор спереди на 0,5-1,5 мм превышает расстояние между шинами сзади.

Автоблоги

На бездорожье не поедем — нет смысла заново испытывать прежние решения. И дизайн обсуждать не станем — снаружи и внутри «Патриот» почти не изменился. Но на ходу это уже другой автомобиль, причем не только за счет свежих агрегатов
«Да не пристегивайся, здесь и так все пьяными ездят». Жизнь в заполярном рыболовецком селе Териберка, прославленном фильмом «Левиафан» Андрея Звягинцева, идет своим депрессивным чередом, несмотря на наплыв китайских туристов и охочей до колоритных заброшек хипстерской молодежи.

Наш «Патриот» смотрит на окружающие тлен и уныние с укоризной. Он тоже парень от сохи, однако не падает духом, продолжает упорно работать над собой, год за годом вымарывая многочисленные изъяны конструкции. Причем не всегда эта внутренняя борьба находит отражение во внешности — с 2014 года глобальных изменений в дизайне российского внедорожника не случалось.
Вот и сейчас самый первый предсерийный экземпляр в очередной раз обновленного «Патриота» приехал на рекламную фото- и видеосессию в декорациях Русского Севера вовсе без камуфляжа. И на свежий УАЗ, который официально представят не раньше сентября, никто не обращает внимания! Потому как разве что менеджер дилера ульяновского автозавода заметит новый рисунок 18-дюймовых колесных дисков «Кару». Цвет кузова, правда, тоже непривычный, хотя металлик «Синий Байкал» успели засветить на «Патриоте» лимитированной футбольной спецверсии пару месяцев назад

В салоне образца 2016 года видимое новшество лишь одно, зато долгожданное. Ульяновцев не раз просили придумать поручни для пассажиров, даже штурман экипажа «Авто Mail.Ru» на «Ладога-Трофи» Михаил Александров сетовал в гонке на их отсутствие.

Завод прислушался и добавил на стойки кузова четыре хватких, массивных рукоятки. Жаль, прикручены грубовато — с зазорами, да и выполнены из скользкого дешевого пластика, который дизайнеры обычно для интерьерных макетов используют. На серийных машинах материал обещают исправить. А вот расположение поменять уже не получится. И теперь, если правый передний пассажир схватится за поручень в движении, обзор водителю через боковое зеркало перекрывается.

Не увидишь из-за руля и основные доработки модернизированного «Патриота». Но это как в модных ресторанах с завязанными глазами — отсутствие визуального контакта обостряет другие чувства. А едет обновленный УАЗ по ощущениям совершенно иначе. Почему? Разберемся по порядку, чтобы не запутаться.

Пусть не самое главное, зато однозначно самое заметное «на ощупь» техническое изменение. Прежде уазовскую механическую коробку с такой четкостью переключений и короткими ходами рычага мне доводилось встречать разве что на гоночных внедорожниках, собранных, по сути, вручную. Если это не случайность и на конвейере смогут обеспечить стабильность регулировок привода — однозначный успех УАЗа. А вот обещанного установкой нового сцепления Luk — Schaeffler снижения усилия выжима на 20% я не заметил. Другое дело, что обновленный узел вкупе со встроенным в рычаг коробки резинометаллическим демпфером почти решили проблему трансмиссионных шумов — пусть вибрации еще есть, но дребезг и характерное похрюкивание уже едва слышны.

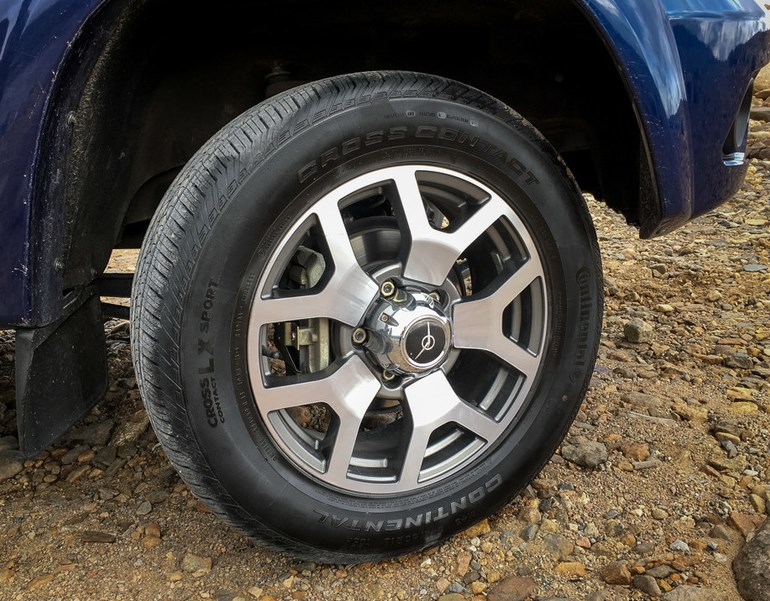

По словам представителя УАЗа, на обновленный «Патриот» перестанут ставить китайские покрышки и российскую «Каму». Основным поставщиком выбран концерн Continental. Породистые шины CrossContact LX Sport не гудят — шелестят, плюс салон от дорожного шума эффективно защитили новые ворсовые подкрылки. Также стала плотнее звукоизоляция моторного щита — матами прикрыли почти весь металл. Мелочь вроде бы, но теперь на «Патриоте» с точки зрения акустики комфортно ехать и быстрее 100 км/ч.

Притом что передаточные числа в трансмиссии не изменились, на 120 стрелка тахометра уже подпирает красную зону, однако завывания мотора доносятся в салон приглушенно. Сильнее на такой скорости слышен свист рассекаемого «квадратным» кузовом и зеркалами-лопухами воздуха, хотя громкость и аэродинамических звуков до раздражающего порога не дотягивает. «Патриот» однозначно стал тише.

Ага, только покрышки всё равно российские, производятся в Калуге.

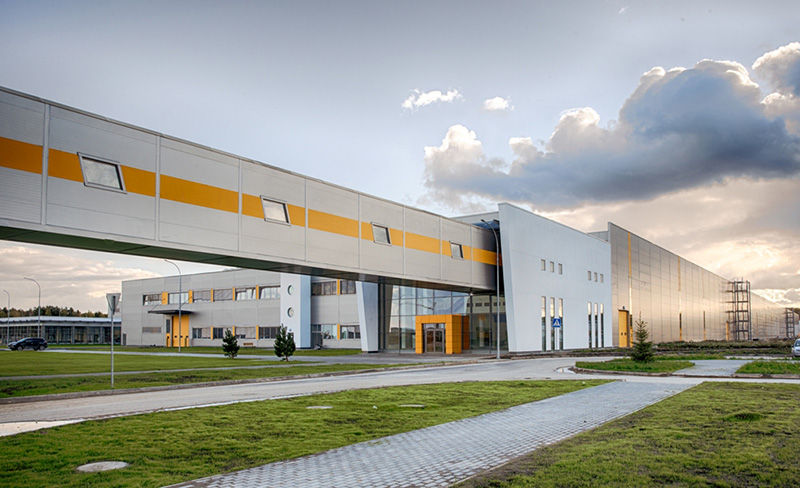

Строительство завода в Калуге — часть стратегического плана развития шинного бизнеса Continental. Инвестиции в его реализацию составили 240 млн евро. Старт серийного производства состоялся в октябре 2013 года. Производственная мощность предприятия — 4 млн шин в год с перспективами расширения до 16 миллионов. В настоящий момент на заводе работают более 950 человек.
ООО «Континентал Калуга» выпускает зимние и летние шины для легковых и легкогрузовых автомобилей трех брендов компании: Continental, Gislaved и Matador. Шины калужского производства поставляются на первичный и вторичный рынок. В 2015 году калужский завод Continental начал поставки на экспорт в 15 стран Европы, Скандинавии, бывшего Советского Союза и Азии.

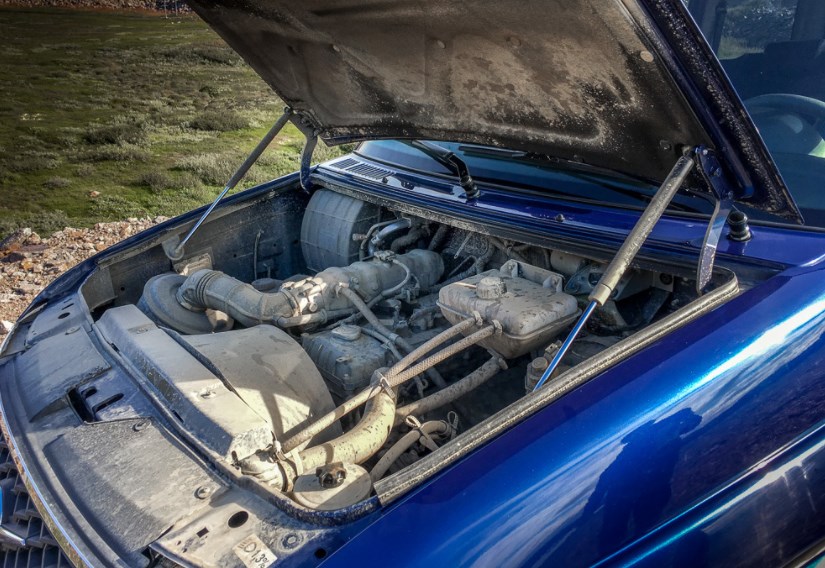

Свершилось то, о чем давно говорили. «Патриоту» перешел новый двигатель ZMZ Pro от грузовичка «Профи». Вкратце напомним — за модным названием на латинице скрывается очередная версия бензиновой рядной «четверки» ЗМЗ-409 объемом 2,7 л.

В варианте 409051.10 двигатель получил двухрядную цепь ГРМ, увеличенную с 9,1 до 9,8 степень сжатия, измененные фазы газораспределения, усиленную головку блока, другие поршни, клапаны, выпускной коллектор. Мощность выросла со 135 до 150 л.с., крутящий момент — с 217 до 235 Н∙м, причем пик тяги сместился в зону низких оборотов. Звучит солидно, но почувствовать сложно. К тому же УАЗ традиционно не озвучивает цифры динамики разгона «Патриота»

Чтобы понять разницу, пришлось вызвать на дуэль старый внедорожник. Находим пустынную ровную дорогу, несколько раз стартуем параллельно, меняя водителей. Итог — обновленный УАЗ быстрее. Причем чем выше скорость, тем сильнее он отрывается от преследователя. Когда на спидометре «100» (к слову, на разгон до «сотни» уходит порядка 14-15 с), 150-сильный «Патриот» уходит вперед уже на пару корпусов. Вот только повторять эксперимент не советуем.

Энергичный разгон с места по сухому асфальту серьезно нагружает трансмиссию, в одной из попыток дорестайлинговый УАЗ издал фатальный металлический хлопок и остановился. «Лопнул» задний мост, скорее всего, срезало полуось. Вскрытие покажет, к чести покалеченного «Патриота» он самостоятельно проехал 120 км до дилера на переднем приводе в режиме 4H в раздатке.

Ульяновцы здраво рассудили, что ставить мощный мотор на прежнее шасси — так себе затея. С ростом динамики проблемы с курсовой устойчивостью и управляемостью только усугубились бы. Поэтому под кузовом и рамой обновленного «Патриота» не без помощи иностранцев случилась маленькая революция.

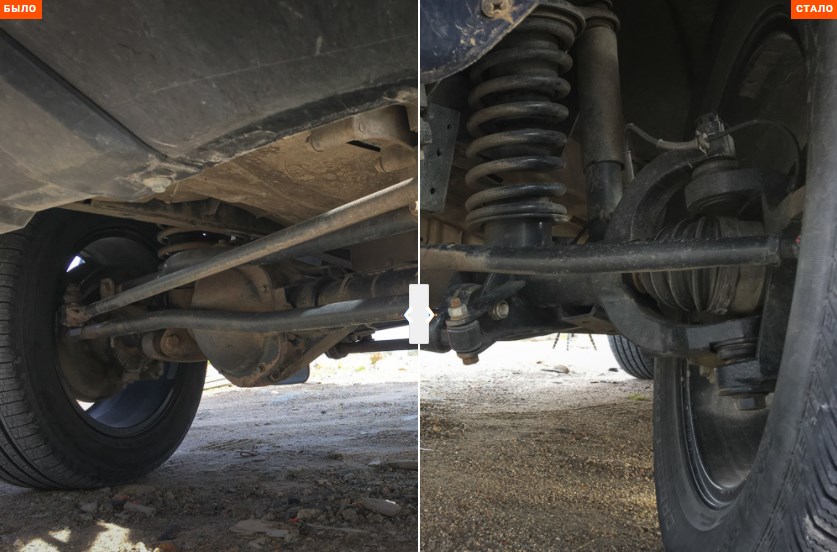

Передний мост модернизированной машины полностью новый, с открытыми поворотными кулаками — опять же, как на уазовской «полуторке». Ради большей устойчивости изменили, наконец, угол наклона шкворней. Усилили рулевую трапецию, прежде тяги делали словно из фольги и гнулись они на раз-два, особенно на тяжелом бездорожье. И уже с завода поставили демпфер! Иными словами, УАЗ внедрил те вещи, которыми не первый год балуются джиперы в тюнинговых мастерских.

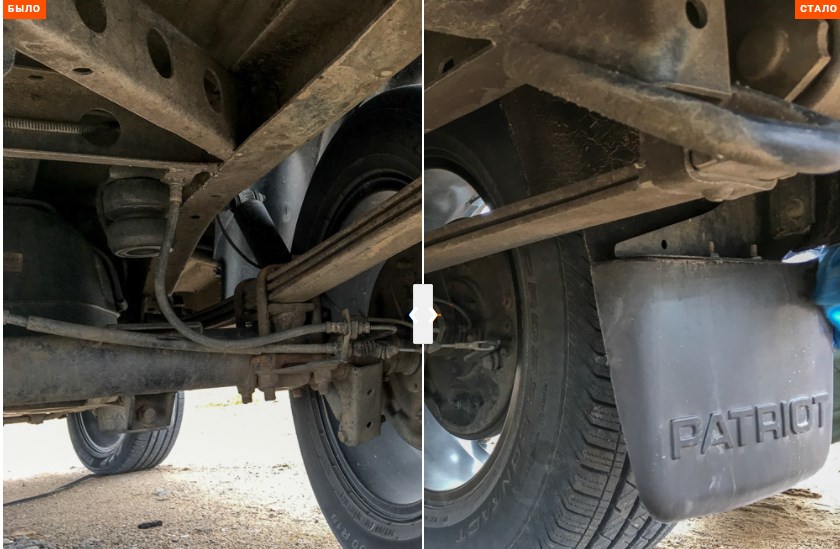

С задней подвеской получилось хитрее. Диаметр прутка стабилизатора поперечной устойчивости уменьшили с 21 до 18 мм и доработали крепления, убрали один лист (из трех) из рессор, переделав конфигурацию упругих элементов и сделав их на 6% мягче.
На фоне прежней жесткости передней оси такие вещи обычно приводят к избыточной поворачиваемости. Прежде за ульяновцами не наблюдалось подобного рвения к тонкой доводке ходовых качеств. Откуда же опыт? По нашим сведениям, выручила немецкая компания ZF.
Бригада испытателей-настройщиков помогла ульяновцам правильно сконфигурировать подвесочное «железо» и подобрать под него оптимальные амортизаторы СААЗ. И шины Continental тоже взяли по рекомендации спецов со стороны. Хотя официально УАЗ и СААЗ от этого открещиваются.

Получилось интересно, пусть не во всем однозначно. Если раньше безопаснее было не мешать «Патриоту» ехать — задал примерный коридор движения и забыл от греха о подруливаниях, то обновленный внедорожник стал адекватнее слушаться руля. Как минимум, по нарастанию усилия на нем теперь проще понимать угол поворота колес и отклонение от нулевого положения, сократился свободный ход «баранки». Отсюда — больше уверенности при маневрах, тем более что крены в поворотах не увеличились.

Уже только поэтому обновленная модель на извилистом шоссе отрывается от прежнего УАЗа. И более мягкая подвеска не превратила «Патриот» в размазню, наоборот — почти исчезли раскачка и фирменное «козление». Попадись неровность в повороте, модернизированный внедорожник стойко глотает удар, не спрыгивая с дуги. «Стиральную доску» асфальта и кочки грунтовки УАЗ проходит плотнее, собраннее. Но появились этакие микропотряхивания, которые понравятся не всем. Равно как легкий уклон в экстрим.

На скользком грейдере под сброс газа «Патриот» так активно заныривает в вираж, что заставляет беспокоиться систему стабилизации. Весело, конечно, но не слишком ли смелые настройки выбрали для утилитарного внедорожника?
