Кто придумал автоматическую коробку передач

Кто изобрел автоматическую коробку передач

Идея создания автоматической коробки передач появилась практически одновременно с появлением автомобиля, оснащенного МКПП. При этом автопроизводители, изобретатели и энтузиасты из разных стран начали работать над агрегатом.

В результате уже в самом начале 20-го века стали появляться опытные образцы, которые имели трансмиссию, похожую на современный автомат. В этой статье мы поговорим о том, как создавалась и когда появилась первая АКПП, познакомимся с историей автоматической трансмиссии, а также ответим на вопрос, кто изобрел коробку автомат.

Кто изобрел коробку автомат и когда появилась первая АКПП

Как известно, трансмиссия является вторым по важности агрегатом после ДВС. При этом появление АКПП стало настоящим прорывом, так как благодаря такой коробке передач значительно повышается не только комфорт, но и безопасность при управлении автомобилем.

Такая КПП является системой, состоящей из гидротрансформатора (ГДТ) и планетарной коробки. Принципы и основы планетарной передачи были известны еще в средние века, а гидротрансформатор создал немец Герман Феттингер в начале 20-го века.

Родился Сарафян в 1895 году. Его семья оказалась в США в результате печально известного Геноцида армян, который имел место быть в Османской империи. Обосновавшись в Чикаго, Асатур Сарафян сменил свое имя, став Оскаром Бэнкером.

Талантливый изобретатель создал различные полезные устройства, среди которых можно выделить несколько незаменимых сегодня решений (например, шприц-пистолет для смазки), однако главным его достижением является изобретение первой автоматической гидромеханической коробки передач. В свою очередь, General Motors (GM), которая ранее устанавливала полуавтоматическую коробку передач на свои модели, первой перешла на АКПП.

История создания автоматической коробки передач

Итак, важнейшим элементом, благодаря которому стало возможным появление полноценной АКПП, является гидротрансформатор.

Изначально ГДТ появился в судостроении. Причина – вместо низкооборотистых паровых двигателей ближе к концу 19-го века появились более мощные паровые турбины. Такие турбины соединялись с винтом напрямую, что неизбежно привело к возникновению целого ряда технических проблем.

Решением оказалось изобретение Г. Феттингера, который предложил гидравлическую машину, где лопастные колеса гидродинамической передачи, насос, турбина и реактор были объединены в одном корпусе.

ГДТ Феттингера минимизировал потери полезной энергии, КПД устройства оказался высоким. На практике, указанный гидродинамический трансформатор, в среднем, обеспечивал на судах КПД около 90% и даже больше.

Вернемся к коробкам передач на автомобилях. В самом начале 20-го века (1904 год) изобретатели братья Стартевенты из города Бостон, США, представили раннюю версию автоматической коробки.

Следующими автоматическую коробку начали ставить в компании Ford. Легендарная модель Model-T была оснащена планетарной коробкой передач, которая получила две скорости для движения вперед, а также заднюю передачу. Управление КПП было реализовано при помощи педалей.

Далее появилась коробка от компании Reo на моделях General Motors. Такая трансмиссия вполне может считаться первой РКПП, так как это была механическая коробка с автоматизированным сцеплением. Немного позже стала использоваться и планетарная система передач, еще больше приблизив момент появления полноценных гидромеханических автоматов.

Другими словами, речь идет об исполнительных механизмах АКПП (фрикционы, ленточный тормоз). Также в те годы реализовать эффективное управление данными механизмами не составляло труда. Еще необходимость выровнять скорости отдельных элементов АКПП отсутствовала, так как все шестерни планетарной передачи находятся в постоянном зацеплении.

Если сравнить такую схему с попытками автоматизировать работу механической коробки, в то время это было крайне сложной задачей. Основной проблемой являлось то, что в те годы не было эффективных, быстрых и надежных сервомеханизмов (сервоприводов).

Указанные механизмы необходимы для того, чтобы перемещать шестерни или муфты включения для введения в зацепление. Сервомеханизмы также должны обеспечить большое усилие и рабочий ход, особенно если сравнивать усилие для сжатия пакета фрикционов или затяжки ленточного тормоза АКПП.

Качественное решение было найдено только ближе к середине XX века, а массовой роботизированная механика стала только за последние 10-15 лет (например, АМТ или преселективная коробка DSG).

Дальнейшее развитие коробки автомат: эволюция гидромеханической АКПП

Перед тем, как переходить к АКПП, нужно упомянуть коробку передач Уильсона. Водитель выбирал передачу при помощи подрулевого переключателя, а включение производилось посредством нажатия на отдельную педаль.

Такая трансмиссия была прообразом преселективной коробки передач, так как водитель заранее выбирал передачу, при этом ее включение осуществлялось только после нажатия на педаль, которая стояла на месте педали сцепления МКПП.

Данное решение облегчало процесс управления ТС, переключения передач требовали минимум времени по сравнению с МКПП, которые в те годы не имели синхронизаторов. При этом значимая роль коробки Уильсона заключается в том, что это первая КПП с переключателем режимов, которая напоминает современные аналоги (режимы P-R-N-D).

Такая трансмиссия представляла собой гидротрансформатор (гидромуфту) и планетарную коробку передач с автоматическим гидравлическим управлением. Управление было реализовано с учетом скорости движения автомобиля, а также положения дроссельной заслонки.

Читать еще:  Как сделать споттер из инверторной сварки

Коробка Hydra-Matic ставилась как на модели GM, так и на Bentley, Rolls-Royce, Lincoln и т.д. В начале 50-х специалисты Mercedes-Benz взяли данную коробку за основу и разработали собственный аналог, который работал по схожему принципу, однако имел целый ряд отличий в плане конструкции.

В 80-х стала прослеживаться тенденция к постоянному увеличению числа передач. В автоматических коробках сначала появилась четвертая передача, то есть повышенная. Одновременно стала использоваться и функция блокировки гидротрансформатора.

Также четырехступенчатые автоматы стали управляться при помощи ЭБУ, что дало возможность избавиться от многих механических элементов управления, заменив их соленоидами.

Например, первыми внедрение электронной системы управления автоматической коробкой передач реализовали специалисты Toyota в 1983 г. Далее Ford в 1987 году также перешел на использование электроники для управления повышающей передачей и блокировочной муфтой ГДТ.

Для этого увеличивается общее количество передач, скорость переключений стала очень высокой. Сегодня можно встретить АКПП, которые имеют 5, 6 и более «скоростей». Основная задача – успешно конкурировать с преселективными роботизированными коробками типа DSG.

Параллельно происходит и постоянное усовершенствование блоков управления АКПП, а также программного обеспечения. Изначально это были системы, которые только определяли момент переключения передачи и отвечали за качество включений.

Позже появилась и возможность ручного управления АКПП (например, Tiptronic), когда водитель может самостоятельно определять моменты переключения передач подобно механической коробке. Дополнительно коробка автомат получила расширенные возможности в плане самодиагностики, контроля температуры трансмиссионной жидкости и т.д.

Управление автомобилем с АКПП: как пользоваться коробкой – автомат, режимы работы автоматической коробки, правила использования данной трансмиссии, советы.

Как работает коробка-автомат: классическая гидромеханическая АКПП, составные элементы, управление, механическая часть. Плюсы, минусы данного типа КПП.

Гидротрансформатор АКПП (конвертер крутящего момента, ГДТ). Назначение, устройство гидротрансформатора, принцип работы и особенности.

Соленоид АКПП: устройство соленоидов, принцип работы. Частые неисправности и поломки клапанов-соленоидов, диагностика, ремонт и замена.

Пробуксовка автоматической коробки при переключении передач: основные причины, по которым пробуксовывает автомат. Диагностика коробки, устранение неполадок.

Автоматическая коробка передач (АКПП, АКП) “классического” типа с гидротрансформатором: устройство и принцип работы. Плюсы и минусы гидромеханической АКПП.

История развития коробки передач

Коробка передач не всегда была такой, как сейчас. У ее развития тоже есть своя история. Ее необходимость остро встала, когда автомобилисты поняли, что необходим какой-то промежуточный механизм, способный менять крутящий момент помимо участия двигателя, так как его возможности ограничены всего лишь ограниченным диапазоном оборотов. Любой автоинструктор по вождению понимает, что сначала были созданы механические коробки, а потом автоматические. Но с чего все началось?

Изобретателем механической коробки переключения передач считается знаменитый немецкий инженер Карл Бенц. В 1887 году его супруга Берта тайно отправилась вместе с их сыновьями на первом автомобиле в мире навестить свою мать, на расстояние 80 километров. Путешествие оказалось очень сложным из-за несовершенства автомобильной конструкции. Трудность состояла не только в быстром износе тормозных механизмов, сделанных из кожаных ремней, и топлива, роль которого в те времена исполнял обычный пятновыводитель – средство под названием лигроин. Двигатель этого автомобиля был настолько слабым (его мощность равнялась всего лишь 0,8 лошадиным силам), что он не мог ехать под гору, и его приходилась заталкивать туда вручную. Именно после этого вояжа Бенц решил усовершенствовать автомобиль, установив на него вспомогательную передачу.

Первая МКПП была весьма примитивным устройством. Она представляла собой два шкива различного диаметра, установленные на ведущей оси. С валом мотора их соединял ремень. Рычаги помогали переставлять ремень. Со временем кожаные ремни по причине их низкой выносливости были заменены на цепь, а шкивы – на звездочки. Подобный механизм до сих пор успешно используется в велосипедах. Впоследствии появились синхронизаторы, позволившие частично автоматизировать процесс ручного переключения передач.

А вот автоматические коробки переключения передач впервые фигурировали в 1928 году, о чем мало кто знает. Автором этого детища автомеханики стал опять-таки немец – профессор Феттингер. В 1903 году он запатентовал самый первый гидротрансформатор, который впоследствии лег в основу разработки механизма первой в мире автоматической коробки передач, заменив роль сцепления в ее работе. Их начали использовать впервые на общественном транспорте – автобусах шведского производства. Первой же легковой моделью автомобиля с АКПП стал Бьюик в 1947 году.

Кто придумал и изобрел первую в мире автоматическую коробку передач

Начало 20 века богато на изобретения в области машиностроения, и сказать, кто первым придумал коробку автомат, довольно сложно. Создание автоматической трансмиссии присваивают нескольким людям. Первым в мире транспортным средством, оснащенным полноценным «автоматом» был автобус шведского производства Лисхольм-Смит. Это был штучный экземпляр, который был придуман и сконструирован в 1928 году. Установка АКПП в серийном производстве была впервые осуществлена на автомобиле Buick Roadmaster в 1947 году.

Читать еще:  Лада ларгус увеличился расход топлива

История создания автоматической коробки передач

Первыми, кто изобрел автоматическую коробку передач, можно назвать американских братьев Стартевентов. В 1904 году они придумали первую версию АКПП и представили ее миру. По сути, эта коробка являлась усовершенственной «механикой» с двумя ступенями, переключения которых осуществлялись автоматически. Проект не был реализован в массовое производство по ряду причин.

Следующими значимыми разработками по созданию автоматической коробки занимались инженеры компании Ford. На тот момент уже был запущен в серию легендарный автомобиль «Model-T», на котором и велась отработка автоматической планетарной КПП с двумя скоростями вперед и одной назад.

Позаимствовав вариант такой трансмиссии у производителей Ford, Карл Бенц доработал экземпляр для установки его на авто «Мерседес-Бенц». Но утверждение, что именно Бенц придумал АКПП, является неверным.

Наличие гидроблока, играющего роль сцепления в АКПП, определяет начало существования классического «автомата». Первый гидротрансформатор создал немец Герман Феттингер. Его изобретение было придумано для преобразования крутящего момента от двигателя через специальные механизмы на лопасти судна. В 1902 году появилась запатентованная версия гидроблока, способного обеспечивать до 90% КПД двигателей на кораблях.

Гидродинамический механизм Феттингера, сделавший минимальными потери энергии в двигателе, в начале применялся только в судостроении. Позже этот агрегат перекочевал в отрасль автомобилестроения. Запатентовал первую в мире коробку автомат с гидротрансформатором в 1935 году армянский изобретатель Азатур Сарафян, позднее взявший себе имя Оскар Бэнкер. После того, как он придумал свое детище, еще в течение семи лет ему пришлось отстаивать право присвоить патент себе. В то же время концерн General Motors начал применять изобретение в своем производстве.

40-е и 50-е года прошлого столетия характеризуются массовым внедрением в серийное производство автомобилей с коробкой «автомат». Такая КПП устанавливалась на американские марки авто: Chevrolet, Packard, Buick, Hudson и другие.

Устройство автоматической трансмиссии

Мысль придумать автоматическую коробку приходила многим. Первые образцы механической трансмиссии переключения передач были очень сложны в управлении. Водителю приходилось самостоятельно отслеживать обороты двигателя и на определенной скорости переключать ступени. МКПП тех времен не имела синхронизаторов, что делало управление автомобилем достаточно сложным.

Первая в мире автоматическая коробка передач, запущенная в серию, устанавливалась на автомобиль концерна GM Buick Roadmaster. Это был легковой автомобиль класса люкс, который оснащался АКПП за дополнительную плату и был доступен представителям высшего общества.

На то, чтобы создать современный «автомат» ушло несколько десятилетий. Первые образцы АКПП имели ряд недостатков:

  • короткий срок эксплуатации (3-4 года);
  • неремонтопригодность;
  • повышенный расход топлива;
  • потеря мощности и разгона;
  • высокая стоимость;
  • дорогое обслуживание.

За комфорт приходилось платить, и многие люди не хотели мириться с этим. Придумать и усовершенствовать автоматическую коробку передач, адаптированную для установки на несколько марок автомобилей удалось все тем же инженерам компании GM. Она получила название Hydra-Matic. Название акцентировало наличие в данном агрегате гидромуфты. Планетарная коробка работала в паре с гидротрансформатором. Тормозные механизмы плавно затормаживали пониженную ступень, а повышение давления рабочей жидкости обеспечивало одновременное включение следующей скорости. Ступеней стало четыре, и для них были придуманы соответствующие обозначения: Low, Low-Overdrive, High, High-Overdrive. Передача «Reverse» отвечала за задний ход.

Уже в 60-х годах придумали и стали применять коробки переключения с синтетической смазкой, что сделало их более надежными и увеличило их ресурс.

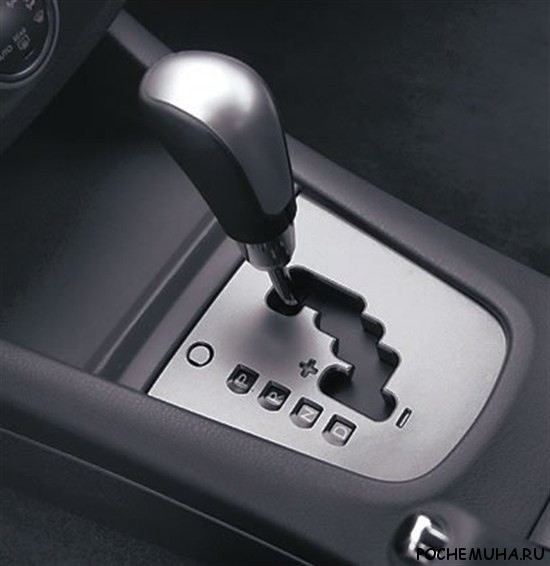

В середине шестого десятилетия была изобретена трансмиссия с привычным обозначением передач на панели коробки:

Принцип работы АКПП

Появившиеся автомобили с более современной автоматической коробкой передач произвели настоящую революцию среди автолюбителей. Теперь управлять транспортным средством было под силу даже женщинам, которые и облюбовали этот тип КПП. Переключения коробки были плавными и почти незаметными, а набор скорости стал более динамичным.

За момент переключения передачи отвечали фрикционы и реечные механизмы, которые работали одновременно в составе гидротрансформатора и обеспечивали комфорт во время управления авто.

Даже спортивный режим вождения не мешал водителю наслаждаться скоростью, если не брать во внимание значительный расход топлива.

Первая машина с АКПП

Классический автомат был впервые установлен в серийный автомобиль Бьюик в 1947 году. Следующими подопытными авто стали Cadillac и Pontiac. После многих доработок и выявления недостатков управления трансмиссией, инженеры американского концерна придумали усовершенствованный Hydra-Matic, которым оснащались многочисленные американские и европейские марки:

Первые машины на «автомате» расходились как горячие пирожки, и уже к концу 60-х никого нельзя было удивить наличием современной трансмиссии. Создание такого полезного агрегата отразилось на манере вождения и на образе жизни автолюбителей в целом. После того, как придумали АКПП, управлять транспортным средством было легко и приятно.

Среди обеспеченных людей было уже в порядке вещей приобрести себе свой первый автомобиль, оснащенный автоматической коробкой передач. Появилось новое поколение автолюбителей, которые никогда не управляли МКПП, а сразу сели за руль авто с современной трансмиссией. Постепенно таких людей становилось все больше в разных странах.

Читать еще:  Как правильно наносить жидкое стекло на автомобиль

Первая русская автоматическая коробка

Появление нового типа трансмиссии в США и странах Европы не могло не заинтересовать отечественных производителей автомобильной техники. Первым в СССР автомобилем, оснащенным автоматической коробкой передач был лимузин представительского класса ЗИЛ-111, выпущенный осенью 1958 года. Одним из тех, кто изобрел отечественную коробку «автомат», являлся Андрей Островцев, который возглавлял конструкторское бюро завода имени Лихачева (ЗИЛ).

Утверждение, что первую автоматическую коробку передач для отечественного автомобиля придумали советские инженеры, будет несправедливым. Они не являлись изобретателями коробки «автомат». Агрегат был заимствован с американского Packard и лишь частично доработан и адаптирован под новое транспортное средство. Он представлял собой тандем гидротрансформатора и двухступенчатой планетарной КПП.

Сам ЗИЛ-111 был прототипом той же марки авто США. Внешний облик первого советского автомобиля с автоматической коробкой передач тесно перекликался с дизайном американских кузовов тех лет. Под капотом стоял шестилитровый двигатель с V-образным расположением 8 цилиндров. Мощность ЗИЛа достигала 200 лошадиных сил, что в советское время было феноменальным показателем.

В 60-х годах прошлого века в СССР появилась первая советская Волга-21 с автоматической коробкой передач. Но и этот автомат не был придуман советскими инженерами, а заимствован у тех же американцев. Модель в свободную продажу не пустили, ограничившись небольшой партией. Для простого советского человека шанс управлять отечественным авто, оснащенным АКПП, так и не выпал.

В современной России в 2012 году появилась модель Лада Гранта с автоматической коробкой переключения передач. Тольяттинский концерн АвтоВАЗ не стал придумывать собственную разработку, а приобрел готовую японскую АКПП Jatco и установил ее на свое детище. Доступное авто и по сей день имеет высокий уровень продаж среди жителей России.

Наши дни

Современная автоматическая коробка передач представляет собой отлаженный механизм, управляемый специальным электронным блоком. С помощью многочисленных датчиков коробка-автомат способна контролировать рабочие режимы и выводить необходимую информацию на экран бортового компьютера авто.

Были придуманы 5-ти, 6-ти, 7-ми и даже 8-ми ступенчатые АКПП, которые позволяют водителю наслаждаться плавным разгоном и комфортной управляемостью транспортным средством любого назначения:

  • легковые авто;
  • малотоннажные грузовики;
  • внедорожники;
  • дорожная и сельскохозяйственная техника;
  • микроавтобусы и полноразмерные автобусы.

Обслуживание автоматической коробки переключения скоростей в специализированных центрах и использование качественных расходных материалов и трансмиссионных жидкостей обеспечивает ее бесперебойную работу на протяжении многих лет.

Изобретатели коробки автомат и их многочисленные последователи на протяжении нескольких десятилетий придумывают новую конструкцию и адаптируют этот механизм под современную жизнь человека. Даже сегодня этап разработки АКПП нельзя назвать законченным.

Кто придумал автоматическую коробку передач?

В автомобильный мир автоматические коробки передач пришли из судостроения. Немецкий профессор по имени Феттингер в 1903 году смог изобрести гидродинамическую передачу. Гидродинамическая передача позволяла осуществить «развязку» судового двигателя и гребного винта без потери мощности. Именно в это время на свет появилась гидромуфта, которая вплоть до сегодняшних дней усиленно трудится на каждой автоматической коробке передач.

Первыми поспешили избавиться от необходимости постоянно переключать механическую коробку передач и сменить ее автоматической коробкой, стали янки. Популярные коробки Hydramatuc в автомобилях Oldsmobile появились в далеком 1940 году. Стоит отметить, что с момента появления первых автоматических коробок передач и до сегодняшних дней, не произошло кардинальных изменений, а автоматических коробках передач. Как и прежде, автоматическая коробка передач состоит из двух частей гидротрансформатора большого размера и редуктора.

В автоматической коробке передач гидротрансформатор заменяет сцепление, а так же обеспечивает плавный старт автомобиля с места и сглаживает рывки при переходе с одной передачи на другую. Если упростить, то гидротрансформатор по своей сути является гидромуфтой Феттингера, но данная муфта модифицирована под машину. Что касается принципа работы данной муфты. То он следующий: в закрытом объеме двигатель занимается вращением колеса с лопатками, данное колесо подхватывает масло, после чего отбрасывает его на другое колесо, которое предусматривает наличие аналогичных лопаток, при этом данные лопатки повернуты в другую сторону, колесо вращает входной вал коробки. Для того чтобы увеличить крутящий момент инженерами поместилось третье колесо, которое является реактором, данное колесо предусматривает лопатки, у которых свой угол наклона, они подкручивают турбину — увеличивая при этом передаваемый крутящий момент.

В автоматических коробках передач все пары шестерен находятся в постоянном зацеплении и объединены в один планетарный редуктор. Вышеуказанная конструктивная особенность дает возможность получать в одном устройстве компактного типа сразу несколько ступеней. Благодаря автоматической коробке передач водителю нет необходимости выжимать сцепление, переключать рычаг коробки, достаточно просто манипулировать двумя педалями: «газ» и «тормоз».
