Коробка передач ваз 2112 16 клапанов

Снимаем коробку переключения передач на 16 клапанной ВАЗ-2112 своими руками

Выполнять работы по демонтажу коробки переключения передач, может потребоваться как для выполнения ремонтных работ с шестернями приводов, так и для замены сцепления. В выполнении подобных процедур ничего сложного нет, однако выполнять их следует на подъёмнике, либо на яме, и лучше всего в компании с помощником.

Подготовительные работы

Ручник + башмачки под задние колёса = безопасность прежде всего

Перед тем как приступить к демонтажу КПП, обеспечьте автомобилю ровное и устойчивое положение, позаботьтесь о том, чтобы под задние колёса были установлены противооткатные упоры. Рычаг ручника поднимите максимально вверх.

Снимаем коробку передач на ВАЗ-2112: пошаговый порядок работ

  1. Первым делом открываем капот и отключаем питание с аккумуляторной батареи.
  2. Далее, отцепляем трос сцепления от вилки, выводя его с места фиксации на самой коробке переключения передач.

Демонтаж троса сцепления

Вытаскиваем трос из кронштейна

Датчик скорости на посадочном месте.

Старое масло сливается из КПП.

Потребуется ёмкость не менее 5 литров

Сорванные болты убираем в сторону.

Ослабленный рычаг отводим согласно схеме.

Почти готово. Шрус уже на приводе.

Откручиваем крепления и выводим с кулака шаровую опору

Болты указаны стрелками. Под цифрой «1» — картер, «2» — корпус КПП.

Демонтаж задней подушки

Когда коробку ничего не держит, убираем её в сторону.

Теперь, когда эти работы выполнены, можно продолжать выполнять следующий этап в зависимости от ваших целей.

Монтаж и сборка

Монтаж и сборку КПП следует проводить в аналогичном порядке снятию.

Видео о снятии и замене коробки передач на ВАЗ-2112

Я уже два раза снимал коробку передач, можно сказать профессионал теперь в этом деле ))).

Ослабляем болтик на карданчике выбора передачи. Чтоб не настраивать. Болтик с конусом. Сам войдет. Ослабить два болта фиксирующие шаровую опору к поворотному кулаку. Левую «шпагу» можно не снимать. На ней легко отводить КПП. Если нет ямы, обратно ставить КПП через верх приспособой типо козлов как на которых бревна пилят. Только вместо бревна туба, на которой накручена веревка. Подьем производится выкручиванием трубы, второй заталкивают на место. Другой вариант. КПП кладут на две-три покрышки (перед машины приподнят максимально) заталкивают под место КПП под капотом, перед машины опускают. Потом вталкивают на двигатель. Всем спасибо. И не напрягайте поясницу! 🙂

делайте как написано в руководстве по эксплуатации и ничего не придумывайте

Подробно о коробке передач на ВАЗ 2112

Автомобиль ВАЗ 2112 – это одна из распространенных моделей, которую предлагает приобрести Волжский автомобильный завод. Машина представляет собой 5-ти дверный хетчбэк. На данной генерации авто отмечается увеличенное багажное отделение. Материал отделки салона отличается своей прочностью, чем многих привлекает данная модель.

Особенности силовых установок

Автомобиль ВАЗ 2112 (Лада) может оснащаться 16 клапанными силовыми агрегатам, которые имеют объем 1.5 литра, при этом мощность доходит до 93 лошадиных сил. Система питания у такого авто инжекторная. Рекомендуется использовать бензин АИ-95. В городском цикле расходуется около 10 литров на 100 км. Коробка передач ВАЗ в данном случае является механической.

Распространение получили машины с двигателем 1.6 литра, который оснащен МКПП (5 ст.), выдает 89 лошадиных сил. ВАЗ менее требователен к качеству топлива, поэтому сюда можно заливать АИ-92.

Демонтаж коробки переключения передач

Как снять коробку? Перед разборкой КПП, ее необходимо очистить. Важно чтобы вода не попала внутрь коробки.

Читать еще:  Обшивка багажника ваз гранта

Основные этапы:

  1. Отключается питание с аккумулятора.
  2. Отсоединяется колодка от датчика скорости.
  3. Сливается трансмиссионная жидкость.
  4. Снимаются болты, фиксирующие реактивную тягу.
  5. Необходимо вывести шарниры равных угловых скоростей из штатного места.
  6. Имеющиеся болты шаровой опоры ослабляются.
  7. При помощи инструмента выкручиваются гайки, держащие крышку сцепления к картеру коробки.
  8. Отсоединяются болты крепления КПП к мотору.
  9. Силовую установку необходимо приподнять (стоит воспользоваться домкратом).
  10. Демонтажу подлежат подушки двигателя.
  11. Чтобы подцепить КПП, можно воспользоваться отверткой.
  12. Скоростная коробка сдвигается с направляющих. Первичный вал должен выйти из сцепления.

Процесс съемки из штатного места требует осторожности. Именно поэтому данную процедуру не следует проводить в одиночку. Ремонт коробки передач ВАЗ, ее демонтаж и сборку следует доверять профессионалам. Это снизит шанс повреждения каких-либо составляющих КПП.

Таким образом, если необходимо снять коробку передач на ВАЗ 2112, автотранспорт ставят на смотровую яму. Далее необходимо отсоединить клемму аккумулятора, брызговик, стабилизатор, гайки. Необходимо отсоединить датчики. Также, съему подлежит рычаг переключения передач. Сливается масло (необходимо около 5 литров).

Разборка коробки

Разобрать КПП необходимо, если осуществлять замену изношенных комплектующих деталей. Процесс начинается после того, как коробка была изъята из автомобиля. КПП ВАЗ 2112 устанавливается вертикально на картер сцепления, откручиваются болты и гайки. Демонтажу подлежит задняя крышка, кронштейн, шток. С помощью накидного ключа откручивается установленный болт крепления на вилке 5 передачи. Чтобы отвернуть гайки валов, следует воспользоваться торцевой головкой. Далее снимается вилка, муфта, ступица. Необходимо демонтировать все фиксирующие, крепежные элементы, стопорное кольцо. Осуществляется съем картера коробки. Все болты крепления, шток, защитный чехол снимаются. Открывается доступ к валам, дифференциалу, рычагу выбора передач.

Для замены на ВАЗ 2112 шарнира штока, следует воспользоваться накидным ключом на 10. При замене дифференциала необходимо изъять из металлического корпуса ось сателлитов и два сателлита. Далее откручиваются болты ведомой шестерни. Если на сателлитах, ведомой шестерне имеется повреждение или зубья шестерни износились, их необходимо заменить. Перед установкой новых расходников, их необходимо смазать трансмиссионным маслом. Отремонтировать давшую сбой коробку своими руками вполне возможно.

Выбор трансмиссионного масла

Масло в коробку передач на ВАЗ 2112 следует приобретать у проверенных фирм, например, ZIC, Liqui Moly, Xado. Используя полусинтетические масла хозяин авто продлевает рабочий ресурс КПП. В частности для ВАЗ 2112 подойдет вариант 75W-90. Он не теряет своих рабочих свойств, если на него приходятся высокие нагрузки.

Нередко именно совершение замены масла в КПП может решить проблему возникновения хруста при совершении смены передач.

Устройство коробки передач

На автомобиле установлена механическая, пятиступенчатая, двухвальная коробка передач, объединенная с главной передачей и дифференциалом в общем картере. Он состоит из трех частей — картера сцепления, картера коробки и задней крышки. Места соединений картеров и крышки уплотнены бензомаслостойким герметиком. На части коробок передач задняя крышка картера уплотняется прокладкой.

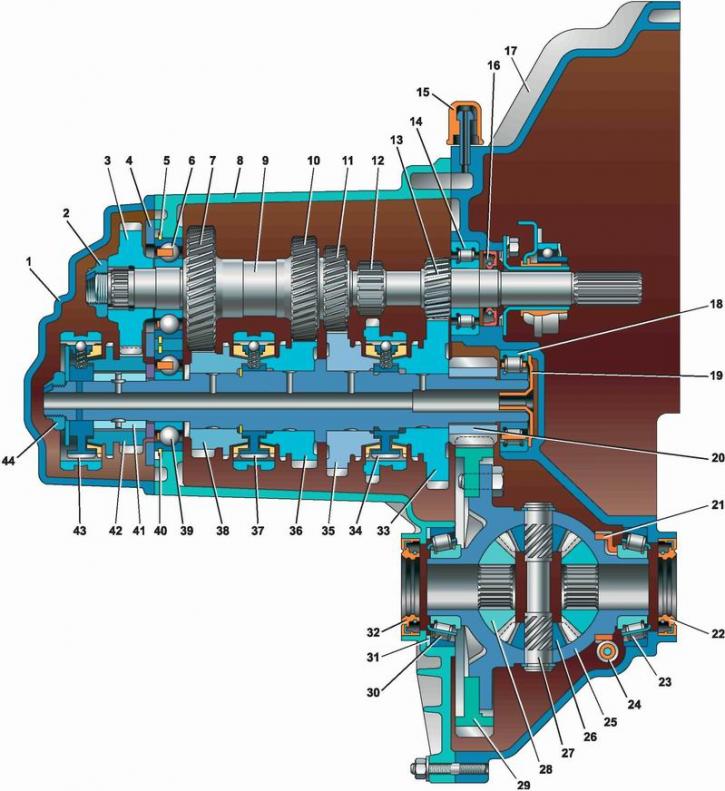

Коробка передач: 1 — задняя крышка картера коробки передач; 2, 44 — гайки; 3 — ведущая шестерня пятой передачи; 4 — упорная пластина; 5, 40 — стопорные кольца подшипников; 6 — шариковый подшипник первичного вала; 7 — ведущая шестерня четвертой передачи; 8 — картер коробки передач; 9 — первичный вал; 10 — ведущая шестерня третьей передачи; 11 — ведущая шестерня второй передачи; 12 — шестерня заднего хода; 13 — ведущая шестерня первой передачи; 14 — роликовый подшипник; 15 — сапун; 16 — сальники первичного вала; 17 — картер сцепления; 18 — роликовый подшипник вторичного вала; 19 — маслосборник; 20 — ведущая шестерня главной передачи; 21 — пластмассовая ведущая шестерня привода датчика скорости; 22, 32 — сальник привода; 23, 30 — роликовый конический подшипник дифференциала; 24 — привод датчика скорости; 25 — коробка дифференциала; 26 — сателлит дифференциала; 27 — ось сателлитов; 28 — полуосевая шестерня; 29 — ведомая шестерня главной передачи; 31 — регулировочное кольцо; 33 — ведомая шестерня первой передачи; 34 — синхронизатор первой и второй передач; 35 — ведомая шестерня второй передачи; 36 — ведомая шестерня третьей передачи; 37 — синхронизатор третьей и четвертой передач; 38 — ведомая шестерня четвертой передачи; 39 — шариковый подшипник вторичного вала; 41 — втулка; 42 — ведомая шестерня пятой передачи; 43 — синхронизатор пятой передачи

Читать еще:  Моторедуктор дворников ваз 2110

Первичный вал коробки передач выполнен в виде блока шестерен. Шестерни первичного вала — ведущие, находятся в постоянном зацеплении с ведомыми шестернями передач переднего хода, установленными на вторичном вале. Все элементы вторичного вала съемные. Вторичный вал — полый с радиальными отверстиями в местах установки шестерен для смазки наружной поверхности вала. Шестерня пятой передачи вращается на втулке. Ведущая шестерня главной передачи и ступицы синхронизаторов установлены на шлицах вала. Передние концы валов опираются на роликовые подшипники, а задние — на шариковые.

Дифференциал — двухсателлитный, предварительный натяг его подшипников регулируется подбором толщины регулировочного кольца, установленного под наружным кольцом подшипника дифференциала. На корпусе дифференциала установлена пластмассовая ведущая шестерня привода датчика скорости. Ведомая шестерня и вал привода датчика установлены на картере.

Для более четкой работы механизма переключения передач и предотвращения их самопроизвольного выключения при перемещениях силового агрегата опора рычага переключения передач соединена с картером коробки передач реактивной тягой. На тяге установлен резиновый демпфер, снижающий передачу вибрации силового агрегата на рычаг переключения передач.

Для контроля уровня масла в картере коробки передач установлен указатель уровня (измерительный щуп).

Коробка передач ваз 2112 16 клапанов

Коробка передач ваз 2112

Коробка передач – механическая, двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.

Корпус коробки передач состоит из трех частей (отлитых из алюминиевого сплава): картера сцепления 25, картера коробки передач 7 и задней крышки картера коробки передач 1. При сборке между ними наносят бензомаслостойкий герметик-прокладку (например, КЛТ-75ТМ или ТБ-1215). В гнезде картера находится специальный магнит, задерживающий металлические продукты износа.

Ремонт

Работы по снятию, проводимые снизу автомобиля:

снимите брызговик двигателя и нижнюю крышку картера сцепления;

отверните сливную пробку, слейте масло из коробки передач;

отсоедините провода от выключателя света заднего хода;

ослабьте хомут и отсоедините тягу от шарнира штока выбора передач;

отсоедините реактивную тягу от коробки передач;

отсоедините шаровые шарниры рычагов подвески от поворотных кулаков;

используя съемник 67.7801.9524 или резко ударив по корпусу внутреннего шарнира молотком через выколотку, выбейте один шарнир из полуосевой шестерни, затем зафиксируйте полуосевую шестерню технологической оправкой или заглушкой, применяемой при транспортировке дифференциала (иначе незафиксированная полуосевая шестерня может выпасть в картер коробки передач);

после чего выбейте второй шарнир;

отведите в стороны валы приводов колес;

Примечание.
В случае затруднений в разъединении привода колеса с полуосевой шестерней на автомобиле семейства ваз 2110, снимите коробку передач в сборе с приводом колеса и на верстаке, используя тот же съемник, выпрессуйте шарнир из полуосевой шестерни.

выверните болт подушки задней опоры подвески силового агрегата;

отверните гайку крепления подушки левой опоры подвески силового агрегата;

отверните нижнюю гайку крепления стартера и снимите его;

установите под коробку передач специальную подставку с гидравлическим подъемником;

слегка опустите двигатель, удлинив поддерживающую тягу поперечины или опустив таль, отверните нижний болт и гайку шпильки крепления коробки передач к блоку двигателя и сместите от двигателя коробку передач в сборе с картером сцепления, чтобы разъединить вал коробки передач и ведомый диск сцепления;

снимите коробку передач;

ПРЕДУПРЕЖДЕНИЕ
При снятии или установке коробки передач не опирайте первичный вал коробки на лепестки нажимной пружины, чтобы не повредить их

Установку коробки передач проводите в порядке, обратном снятию, затягивая болты и гайки моментами, указанными в приложении 1 с учетом следующего: перед соединением валов приводов колес с полуосевыми шестернями, убедитесь в том, что стопорные кольца на внутренних шарнирах заменены новыми. Это очень важно, так как при установке старых колец возможно самопроизвольное разъединение приводов, колес и полуосевых шестерен при движении автомобиля;

перед установкой коробки передач промойте уайт-спиритом шлицевой конец первичного вала и нанесите тонкий слой смазки ШРУС-4 на него и наружную поверхность направляющей втулки муфты подшипника выключения сцепления. При необходимости отцентрируйте ведомый диск сцепления оправкой A.70081 (см. рис. 3-3). После установки коробки передач отрегулируйте полный ход педали сцепления (см. подраздел «Сцепление») и привод управления механизмом переключения передач в следующем порядке:

Читать еще:  Карбюратор ваз на заз 968м

Как проверить ступичный подшипник по ссылке.

Замена масла

Перед заменой масла, Вам необходимо поездить по городу около 10-20 минут. После этого открываем капот и вытаскиваем щуп на коробке передач.

Затем откручиваем сливной болт на коробке передач и сливаем старое масло. Заранее приготовьте емкость для масла. В коробке передач ВАЗ 2112 объем масла равен 4 литрам. Затем закручиваем сливную пробку и заливаем масло в отверстие для щупа. Для удобства вставляем туда воронку.

Вот вы и научились менять масло в коробке передач. Процедура просто и очень полезна. После этого передачи стали переключатся гораздо плавнее. Не забывайте проверять уровень масла в коробке. Удачи на дорогах!

Чтобы понять от чего на ваз 2112 шум в коробке передач, рассмотрим причины и методы их устранения.

Шум в КПП (который уменьшается либо пропадает, если выжать педаль сцепления):

Вам следует проверить уровень смазки в КПП, возможно он недостаточный, если это так, надо найти утечку, долить смазку и прочистить сапун

Возможно масло плохого качества, (либо оно потеряло свои свойства от старости или попадания в него воды — тогда на щупе смазка белесого цвета), устраняется только заменой. Впредь броды и лужи поглубже следует объезжать, установите брызговик, если его нет, наденьте трубку на сапун коробки, и трубку просуньте наверх, в защищенное от воды место

Если замена смазки не помогло и на ваз 2112 кпп шумит по прежнему, тогда надо снимать и разбирать коробку, возможно, повреждены подшипники или зубья шестеренок, устраняется заменой дефектных подшипников и шестеренок

Когда передачи трудно включаются, а шумы в КПП отсутствуют:

Проверьте состояние тяги механизма включения и реактивную тягу, выправьте, либо замените тяги по необходимости

Проверьте винты, крепящие шарнир, хомут и рычаг штока, возможно, они ослабли, тогда подтяните их, можно с применением анаэробного герметика для резьбы

Проверьте пластмассовые детали механизма включения, при необходимости их следует заменить

Возможно, нарушена регулировка привода, тогда его надо отрегулировать

Далее следует проверить состояние пружин механизма для выбора передач, сломанные пружинки и деформированные детали следует заменить, либо замените механизм в сборе

Затем проверьте, не ослабла ли посадка вилок включения на штоках, фиксаторы следует подтянуть

Возможно, плохо затянуты либо открутились гайки валов КПП, затяните их

Проверьте сцепление, возможно, оно не полностью выключается, но об этом другая инструкция

Если происходит самопроизвольное выключение передач:

Сразу проверьте регулировку привода, и отрегулируйте в случае надобности

Следует осмотреть целостность опор агрегата, если они разрушились, или потеряли упругость, тогда их надо заменить
Разбираем коробку и смотрим состояние синхронизатора выключающейся самостоятельно передачи, следует заменить его детали или целиком, если обнаружили поломку

Проверить следует и механизм выбора передач, состояние пружин, и штоков, изношенные детали меняйте
Гайки валов КПП должны быть затянуты

Коробка шумит, трещит, и визжат шестерни в момент включения передачи:

Возможно, не полностью выключается сцепление, следует его проверить, и отремонтировать при необходимости

Отсутствие смазки в картере приводит к тому, что коробка передач ваз 2112 шумит, проверьте уровень, найдите утечку и устраните, долейте смазку до требуемой отметки, прочистите сапун

Если повреждены подшипники и зубья шестеренок, их необходимо заменить

Проверьте так же состояние синхронизатора «скрипучей» передачи, возможно, его кольцо следует поменять

Если шумит главная передача, шум исходит от КПП, и лишь при движении машины:

Надо проверить состояние подшипников главной передачи, изношенные либо сломанные подшипники меняются (даже если видимый износ минимален), следует отрегулировать натяжение подшипников коробки дифференциала

Произошло увеличение зазора в зацеплении шестеренок главной передачи, износились зубья, проблему решает только замена шестерен
