Микромоторедуктор заслонки отопителя ваз 2110

Как отремонтировать или заменить моторедуктор печки ВАЗ-2110

Нормальная работа печки ВАЗ-2110 невозможна без правильного функционирования моторедуктора, который отвечает за открывание/закрывание заслонки. В результате такого взаимодействия воздух, который поступает в салон автомобиля, нагревается/охлаждается в зависимости от ситуации. Поэтому, когда требуется замена или ремонт моторедуктора печки, медлить нельзя. Эту работу можно выполнить своими руками, не прибегая к помощи специалистов.

Как обнаружить и определить неисправность

В первую очередь автовладелец отмечает невозможность изменения температурного режима воздуха, который подаётся через отопительную систему. Чтобы проверить состояние микромоторедуктора, необходимо подать электроэнергию с аккумулятора на его двигатель при установленном среднем положении. Аналогично осуществляется проверка работоспособности контроллера, который также влияет на возможность регулирования температуры воздуха.

Самым явным признаком неработающего моторедуктора является существенное снижение скорости прогревания салона. Если же вентиляционная регуляция вообще отсутствует, то можно говорить о проблемах с проводкой отопителя.

Проблемы с работой печки не всегда вызывает моторедуктор заслонки отопителя ВАЗ-2110. Нужно знать и про другие причины, чтобы не приписывать их неработающему редуктору:

  • неспособность электроцепи передавать напряжение на двигатель;
  • неисправность в автономном блоке управления отопительной системы.

Замена моторедуктора

В случае когда требуется замена микроредуктора, необходимо следовать приведённому ниже плану работы, для реализации которого понадобится две крестообразные отвёртки (длинная и короткая), гаечный рожковый ключ «десятка».

  1. Вынимаем стеклоочистители из специального предохранителя, который представлен в виде резинового колпачка. Но вначале потребуется отвинтить контактную гайку при помощи ключа на десять.
  2. Демонтируем жабо, которое находится в четырёх заглушках, выполняющих по большей части декоративную функцию.
  3. На боковых плоскостях жабо можно увидеть пару гаек, которые потребуется открутить.
  4. Смотрим на отсек электродвигателя и находим резиновый уплотнитель, который необходимо демонтировать.
  5. Чтобы отсоединить трубопровод, потребуется открутить саморезы, за счёт которых удерживаются термические радиаторы с электродвигателя.
  6. Рядом с тормозным вакуумным усилителем находится мотор заслонки, который крепится на трёх крепёжных винтах.
  7. На этом этапе можно демонтировать электрический мотор, сняв предварительно самую небольшую колодку. Колодка более большого размера имеет проволочное крепление.
  8. Устанавливаем новый моторедуктор на место сектора заслонки.
  9. Для сборки отопительной заслонки чётко следуем описанному плану, но все этапы выполняются в обратном порядке.

Важные практические моменты

Некоторые сложности могут быть связаны с установкой заслонки микроредуктора. Для этой работы необходимо привлечь помощника. Для начала потребуется выполнить подключение контактов на новый мотор. Если заслонка отопителя проворачивается против хода часов, то осуществляется подача холодного воздуха. Значит, необходимо включить зажигание автомобиля и переключить датчик на системе управления отопителем таким образом, чтобы он располагался напротив синей точки. Проверка микромоторедуктора может осуществляться по противоположной схеме, которая предусматривает поворот заслонки по ходу часового механизма и установку датчика возле красной отметки. Микромоторедуктор должен провернуться больше, чем это происходит в обычном режиме. Квадрат можно обработать специальным смазочным веществом, что облегчит установку.

Во время установки мотора необходимо уделить внимание совпадению отверстий для саморезов. Приглашённый помощник должен прокручивать регулятор температуры и надавливать на электромотор. При совпадении квадратов можно говорить об удачной замене редуктора, эксплуатация которого будет осуществляться на высоком уровне.

В некоторых случаях можно наблюдать неполное вхождение квадрата по длине заслонки. Не стоит раньше времени расстраиваться, поскольку даже при вхождении микромоторедуктора всего на треть его функционирование всё равно будет находиться на высоком уровне. Редуктор потребуется ещё несколько раз прокрутить от одной отметки до другой, чтобы отопительная система зафиксировала рабочий диапазон.

Ремонт моторедуктора

Если же всё-таки у вас имеется желание выполнить ремонт моторедуктора, а не просто заменить его на новый, то следующая часть нашей статьи будет вам интересна. Сразу стоит оговориться, что детали нового образца существенно отличаются от своих предшественников.

Деталь старого образца

В первую очередь рассмотрим принцип ремонта моторедукторов на ВАЗ-2110 старого образца. Такая деталь может иметь пластмассовый корпус или металлический. С первым вариантом работать намного легче, а вот моторедуктор в металлическом корпусе будет сложно снять и при этом не помять его.

Как демонтировать подобный элемент нам уже известно, так что приступим непосредственно к его разборке и выявлению неисправностей. Снимаем с вала адаптер, который вставляется в заслонку и служит для передачи вращательной энергии. Можно смело тянуть на себя, поскольку клея и стопоров здесь нет.

По всему периметру корпуса располагаются защёлки. Чтобы с ними справиться, необходимо воспользоваться плоскими отвёртками, которые нужно вогнать между язычком защёлки и корпусом. Приподнимаем проушину совсем немного и вставляем вторую отвёртку рядом с защёлкой. Половинки разомкнутся от поворотного движения. Подобные действия потребуется выполнить несколько раз по всему корпусу.

Нужно следить, чтобы не выпадали мелкие детали, которые могут затеряться. Полностью снимаем вторую половину корпуса, стягиваем вверх с оси и снимаем три шестерни. На второй половине корпуса должен остаться электродвигатель с шестернёй и валом.

Во время снятия электромотора нужно обратить внимание на червячную шестерню, на конце которой располагается сегмент, отвечающий за центровку вала и удерживающий пару шестерён в зацеплении. Деталь мелкая и может легко затеряться. В корпусе мотора имеется стопорный винт, который препятствует проворачиванию мотора внутри корпуса.

Читать еще:  Не дует на лобовое стекло ваз 2109

Извлекаем мотор, снимаем с вала шестерни и сегмент. Тщательно осматриваем все детали на предмет поломки и дефекта. Если ничего такого не обнаружилось, то исследуем моторедуктор дальше. В том месте, где подключаются провода, части мотора имеют фиксацию. Разгибаем подручными инструментами и освобождаем донную часть.

Опять действуем аккуратно и осторожно, чтобы ничего не сломать и не растерять. Внутри располагается постоянный магнит, который за счёт магнитного поля удерживает якорь мотора на своём месте. Чтобы не натворить беды, нужно взять агрегат в руку и нажатием пальца на вал утапливаем его. Пальцами другой руки захватываем якорь и разделяем мотор на части. Не стоит хвататься за обмотки, поскольку они легко повреждаются. Видим две щётки, которые крепятся к донной части. При помощи отвёртки оттягиваем щётки за их держатели. На конце якоря располагается шайба, которая препятствует лёгкому демонтажу щёток. Снимать шайбу нет резона.

У якоря имеется три обмотки, которые подлежат тщательному осмотру и прозвону тестером. А также осматриваем все демонтированные элементы на предмет критичных потёртостей, оплавлений, налёта копоти. Сборка моторедуктора осуществляется в обратном порядке, аккуратно и предельно осторожно.

Деталь нового образца

Демонтаж моторедуктора нового образца осуществляется по аналогичной схеме, которая была описана выше. Когда деталь окажется в руках, необходимо разобрать корпус, который удерживается за счёт фиксаторов. Их нужно аккуратно поддеть плоской отвёрткой. В первую очередь нужно рассмотреть мотор на предмет наличия неисправностей. Для этого нужно подключить его к разъёму, который имеется в моторном отсеке. Микромотор подлежит разбору, для чего необходимо будет отогнуть отпрессованный бортик. Важно отметить положение, в котором находится крышка относительно корпуса. Это поможет во время сборки сохранить у электромотора правильную полярность.

При нахождении неисправности в моторе потребуется заняться поисками обрыва. При работающей детали необходимо смазать её и шестерёнки на редукторе. Идеально подходит смазка на силиконовой основе, которую можно использовать при большом диапазоне температур. Возможно, потребуется осуществить замену датчика положения заслонки, на него стоит обратить внимание. Сборка детали осуществляется в строго обратной последовательности.

Ремонт и замена моторедуктора печки — не самая лёгкая работа, с которой может столкнуться автовладелец. Но и ничего сверхсложного в этом также нет. При наличии желания, минимального опыта и фантазии можно успешно устранить проблему с автомобильной системой отопления и создать комфортный климат в салоне своей «десятки».

Замена моторедуктора печки на ВАЗ 2110: правила установки

Как известно, система отопления в любом автомобиле играет огромную роль. Модель отечественного автопроизводства ВАЗ 2110 исключением не является. При выходе из строя хотя бы одного элемента, функциональность всей системы может быть нарушена.

Сегодня мы поговорим про моторедуктор печки. Он отвечает за закрытие и открытие заслонки вашего отопителя в машине. Открытие и закрытие определяется по сигналам от системы управления отопителям. Так воздух внутри салона может охлаждаться или нагреваться по мере необходимости.

У моторедукторов для ВАЗ 2110 есть одна важная особенность. В зависимости от года выпуска, конфигурация этого элемента существенно отличается. Потому важно заранее определить, какой именно моторедуктор стоит на вашем авто, прежде чем совершать покупку и замену.

Причины поломки

Если моторедуктор вышел из строя, тогда вы не сможете регулировать температуру внутри салона своего авто путем управления системой отопления.

Чтобы проверить работу элемента, можно подать от аккумулятора электроэнергию непосредственно на двигатель редуктора при среднем положении. Аналогичным путем выполняется проверка функциональности контроллера. Если он ломается, тогда регулировать температуру также становится невозможным.

Выход из строя моторедуктора (МР) может быть связан с такими причинами:

  • Нарушилась целостность электрической цепи. Это означает, что на двигатель не подается напряжение, а потому моторедуктор не способен работать должным образом;
  • Возник дефект в автономном блоке управления печкой. Из-за этого редуктор не обеспечивает подачу воздуха требуемой водителем температуры.

Старый образец

Замена микромоторедуктора

Для выполнения замены элемента вам потребуется выполнить несколько не особо сложных мероприятий. Потому вовсе не обязательно обращаться на станции технического обслуживания и платить за их услуги большие деньги.

  1. Первым делом снимите жабо.
  2. Далее демонтируется вакуумный усилитель тормозов.
  3. После этого нужно еще снять педальный узел.
  4. Теперь приступаем к демонтажу старого микроредуктора вместе с пластиковым компонентом.
  5. На место сектора заслонки следует установить новый микромоторедуктор. Там вы увидите аналогичный квадрат.

Расположение устройства

Практика показывает, что для замены микроредуктора не требуются особые навыки, много времени и чрезмерные усилия. Однако аккуратность соблюдать никогда не забывайте.

А вот для того, чтобы установить заслонку вашего микромоторедуктора, потребуется пригласить помощника.

  1. Сначала подключаются контакты на новый микроредуктор, то есть моторчик.
  2. Проворачивая против часовой стрелки заслонку, вы тем самым включаете подачу холодного воздуха.
  3. Включите зажигание и поверните датчик системы управления печкой (САУО) в положение непосредственно напротив синей точки регулятора.
  4. Либо можно сделать наоборот, то есть проверить микро моторедуктор, установив датчик напротив красной точки, а заслонку повернуть до упора по направлению часовой стрелки.
  5. Микроредуктор проворачивается несколько больше требуемого, потому для правильной установки рекомендуется использовать специальный смазочный материал для квадрата.
  6. Установите моторчик таким образом, чтобы отверстия для саморезов совпадали.
  7. Вот теперь нужна помощь вашего товарища, поскольку его задачей будет прокручивать регулятор температуры и одновременно с этим надавливать на моторчик внутрь.
  8. Если квадратны совпадут, можно считать замену микромоторедуктора успешной. Теперь воздух должен поступать необходимой вам температуры внутрь салона.
  9. Не переживайте, если квадрат заходит не на всю длину используемой заслонки. Это нормальное явление, когда моторедуктор заходить примерно на треть. Такая установка никак не повлияет на работоспособность системы.
  10. Теперь остается вернуть саморезы на место и несколько раз покрутить микроредуктор — от синей метки к красной, и в обратной последовательности.
  11. Эти манипуляции позволят печке запомнить, какой рабочий диапазон имеет новый редуктор. Потому с его работоспособностью в будущем проблем не возникнет.
Читать еще:  Какие форсунки стоят на ваз 2114

Если все сделать аккуратно и в соответствии с инструкцией, при поворотах заслонки микромоторедуктора вашей печки не будет вставать в требуемое положение. Включив устройство в режиме со значком «А», контроль и регулировка будут осуществляться в автоматическом режиме — с погрешностью не более 2 градусов.

Установка

Для установки моторедуктора вам потребуется определенный набор инструментов, в которых входят:

  • Рожковый ключ на 10 миллиметров;
  • Крестовая отвертка;
  • Гаечные ключи.

Не переживайте, если в вопросах самостоятельного ремонта автомобиля вы новичок. В замене моторедуктора нет ничего сложного.

  1. Извлеките стеклоочистители из предохранителя, чтобы получить доступ к устройству. Для этого нужно демонтировать контактную гайку, после чего освободить жабо.
  2. Перед вами откроется доступ к саморезам.
  3. По бокам жабо откручиваются две гайки, а затем извлекается из отсека электромотора редуктора резиновый уплотнитель.
  4. Отключите трубопровод жабо заслонки путем его отсоединения.
  5. Демонтируйте саморезы, которые держат терморадиаторы редуктора.
  6. Моторчик располагается слева в отеке редуктора заслонки, прямо возле тормозного усилителя.
  7. Далее нужно открутить нижний крепежный винт и снять электромоторчик.
  8. Выполнять сборку заслонки следует строго в обратной последовательности. Причем делать это только после того, как была произведена установка моторедуктора.

Проверка функциональности

Проверка элемента заключается в проведении следующих мероприятий:

  • Первым делом установите левую ручку на позицию синей точки;
  • Подождите около 15 секунд;
  • Запустите двигатель;
  • Отключите контролер от разъема Х1 и измерьте сопротивления на двух контактах — Х1.4 и Х1.1.

В зависимости от типа контроллера, показатели должны быть соответствующими.

Ваз 2110: моторедуктор заслонки отопителя и его замена своими силами

Моторедуктор на автомобиле

Климат автомобиля имеет важное значение для каждого автомобилиста, поскольку это обстоятельство непосредственным образом влияет на степень комфортабельности, как пассажиров, так непосредственно и самого водителя. На Ваз 2110 моторедуктор заслонки отопителя регулирует температурный режим внутри салона.
Конечно, оптимальная температура зависит и от времени года. В этой связи, существует практическая необходимость искусственным образом поддерживать необходимый температурный режим внутри салона автомобиля.
Часто моторедуктор портится и на это есть свои причины. На Ваз 2110 замена моторедуктора может быть осуществлена своими силами и об этом пойдет речь в статье.

Общие сведения о заслонке отопителя и моторедукторе

Замена моторедуктора в Ваз 2110

Как известно, автомобильный отопитель салона способен заполнять салон не только тёплым, но также и холодным воздухом. Заслонка отопителя регулирует скорость установления заданного температурного режима автомобильного салона.

Примечание. Прежде чем включить отопитель, необходимо все двери и окна автомобиля хорошо закрыть, чтобы создать высокую степень внутренней герметичности. В противном случае, отопитель будет безэффективным в процессе своей рабочей эксплуатации.

Перечень основных функций моторедуктора отопительной заслонки:

  • поддержание оптимального температурного режима;
  • моторедуктор заслонки отопителя также отвечает и за скорость создания должного температурного режима;
  • определяет эффективность функционирования непосредственно самого отопителя.

Объективные причины, которые непосредственным образом свидетельствуют о наличии неисправности отопительной заслонки и моторедуктора:

  • отопитель перестал заполнять салон автомобиля холодным или горячим воздухом;
  • после 15-20-ти минутного функционирования отопителя, изменения температурного режима не наблюдается;

Замена моторедуктора Ваз 2110

  • скорость заполнения соответствующим воздухом автомобильного салона слишком низка и практический эффект функционирования отопителя почти незаметен.

Примечание. Степень шумоизоляции салона автомобиля является объективным показателем степени изолированности. Иногда проблема неэффективного функционирования отопителя заключена именно в низкой степени изоляции.

Алгоритм проведения самостоятельной замены моторедуктора

  • первостепенно необходимо подготовить соответствующий инструментарий: отвёртка крестообразной формы длинная и короткая, гаечный ключ «десяточка» рожкового типа;

Замена моторедуктора на Ваз 2110

  • стеклоочистители(см.Замена стеклоочистителей ваз 2110 собственными силами) заключены в специальный предохранитель — резиновый колпачок (их из него нужно вынуть);
  • вначале необходимо отвинтить ключом на десять контактную гайку;
  • жабо заключено в четырёх декоративных заглушках, от которых его необходимо освободить, это откроет прямой доступ к саморезам;

Замена моторедуктора отопителя Ваз 2110

  • на боковых плоскостях жабо располагаются две гайки, которые необходимо отвинтить;
  • в отсеке электродвигателя располагается резиновый уплотнитель, его оттуда необходимо вынуть;

Ваз 2110 моторедуктор заслонки

  • пришло время выполнить демонтаж жабо, для этого вначале нужно выполнить отсоединение трубопровода;
  • саморезы удерживают термические радиаторы электродвигателя, поэтому их нужно открутить;
  • сам же мотор заслонки расположен в левой части отопителя, практически рядом с тормозным вакуумным усилителем;
  • удерживают мотор заслонки три крепёжных винта;
  • отвёрткой крестообразной формы необходимо отвинтить два винта, которые расположены на верхней плоскости;

Ваз 2110 моторедуктор нового образца

  • после чего необходимо снять винт снизу, предварительно его отвинтив отвёрткой, но только крестообразной формы;
  • теперь представилась полноценная практическая возможность выполнить демонтаж электрического мотора;
  • вначале необходимо снять колодку, именно наименьшего размера;
  • вторая колодка, которая имеет больший размер, удерживается проволочным креплением (его необходимо разомкнуть);
Читать еще:  Клапан адсорбера ваз приора

Ваз 2110 моторедуктор отопителя

  • сборка отопительной заслонки выполняется после установки нового моторедуктора, строго в обратной последовательности.

Примечание. Перед выполнением замены моторедуктора отопительной заслонки, необходимо в обязательном порядке убедиться, что он находится действительно в неисправном состоянии и локальный его ремонт не способен вернуть работоспособность.

Неэффективное функционирование отопителя далеко не всегда связано непосредственно с моторедуктором отопительной заслонки, и об этом всегда следует помнить.
Иногда могут быть вовсе иные причины, в частности:

  • электродвигатель отопителя не получает должную степень напряжения и вследствие разрыва электроцепи;
  • автономная система управления имеет программный и функциональный дефект и т.п.

Наиболее объективным практическим показателем неисправности моторедуктора заключается именно в скорости наполнения автомобильного салона воздухом заданной температурой. Если вообще соответствующая вентиляционная регуляция не происходит, то скорее всего, причина заключена именно в проводке отопителя.
Для каждого функционального элемента отопителя необходим определённый уровень напряжения. Об этом всегда следует помнить, как только наблюдается сбой в работе моторедуктора или отопителя.

Ваз 2110 снятие моторедуктора

Цена самостоятельной замены моторедуктора отопительной заслонки невелика, в отличие от соответствующей услуги в автосервисе. Главное, выработать точное представление функционирования отопителя в целом и чётко понимать роль в процессе функционирования моторедуктора отопительной заслонки.
Представленная выше инструкция специально напечатана здесь для выполнения замены своими руками. Однако, дополнительное изучение фото и видео — материалов является обязательным условием проведения успешной замены.
Главное обращать особое внимание на строение основных функциональных элементов отопителя, тогда трудностей в ходе самостоятельной замены не возникнет.

Ремонт/замена микро мотора редуктора заслонки печки ВАЗ 2110

Одной из самых распространённых болячек ВАЗ 2110, мы бы даже сказали неисправность «стандартная» — это печка данного автомобиля. В нашем случаи поток воздуха был постоянно горячим (возможно постоянно холодный), на изменения положения рычага печки реакции никакой. Это связано со специфической конструкцией отопления в ВАЗ 2110. Оно устроено так, что нет крана подачи охлаждающей жидкости в радиатор, а регулирование температуры потока происходит посредством работы воздушной заслонкой (улица/радиатор). То есть охлаждающая жидкость в радиатор печки подаётся постоянно.

Весь процесс ремонта своими руками описан в данной фото инструкции. А если вас интересуют другие причины почему не работает печка ВАЗ 2110 читайте нашу статью.

Первым делом нужно определить причину проблемы. Практически в 90% случаем виновником «не работающей печки» или «постоянно работающей» печки, является заслонка воздуховода, а точнее её микро редуктор, в силу специфичности конструкции отопления на ВАЗ 2110.

Поэтому разбираем на центральной консоле сопла, т.е. снимаем их.

Далее с помощью рычага регулирующий подачу воздуха(переводим его в крайнее левое и крайнее правое положение), нужно посмотреть движется ли заслонка.

В нашем случае, действительно заслонка не реагирует на движение рычага, и её заклинило в одном крайне правом положении.

На изображении показано правильная работа заслонки.Если заслонка реагирует на движение заслонки, а дует если теплый или холодный воздух, то нужно искать неисправность в области радиатора.

Можно очень просто проанализировать как работает блок САУО. Подаётся ли с САУО управляющее напряжение на мотор редуктора? Вот схема

Подключаем тестер к клеммам х1.2(розовый) и х1.8(коричневый). Включаем зажигание. Когда переводите рукоятку температуры в самое положения, на 10-15 секунд должен появиться управляющее напряжение 10 Вольт. Далее при каждом изменении положения рукоятки температуры в боковое положения, полярность управляющего напряжения должна меняться. В случаи когда напряжение нет совершенно, то нерабочий САУО.

В случаи когда печка фунциклирует только в крайних положениях или есть подозрения, что редуктор исправен, а его вал проворачивается в гнезде заслонки, то легко проверить исправность датчика положения заслонки. При переводе рукоятки температуры в крайние положения сопротивление между контактами х1.1(зелёный) и х1.4(голубой с пурпурной полосой) должно меняться.

Итог: САУО исправен, даёт микро моторедуктору напряжение, а заслонка на это не реагирует.

Демонтируем дворники, выкручиваем показанные стрелками болты.Также выкручиваем 2 гайки что находятся по бокам. Осторожно отводим пластмассовый зацеп от отверстия в кузове, демонтируем жабо.

Далее чтобы более удобно было снимать и устанавливать жабо, разрезаем трубочку, что служит для подачи омывателя и вставляем в неё трубочку от баллона с монтажной пеной.

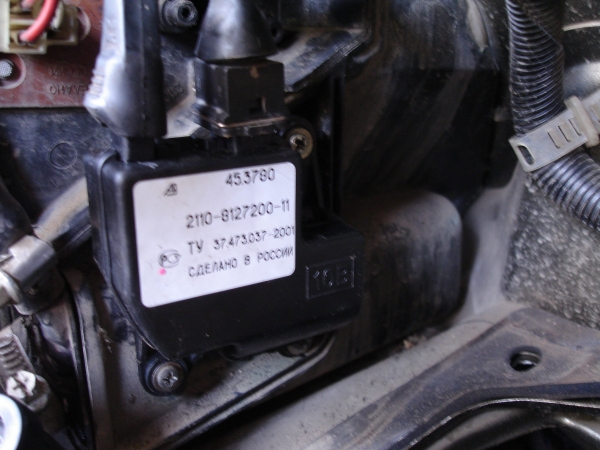

Место дислокации редуктора.

Демонтировать редуктор можно из этого положения. Крепится он 3-мя болтами.

Редуктор демонтирован с автомобиля.

Далее приступаем ку его разборки.

При помощи плоской отвертки аккуратно отгибаем защелки и разъединяем две половинки.

Подключаем к разъёму моторчика питание от САУО и тестируем работает ли моторчик?

В любом случаи снимаем моторчик и разбираем его.

Если моторчик не работает, ищем место где произошел обрыв цепи. Если всё в порядке смазываем его.

После смазывания подключаем моторчик к редуктору, если вал движется — это значит всё в полном порядке.

Сборку производим в обратной последовательности.
